Installation sièges chauffant sur touran non équipe d’origine

[Sly83]

Pour moi, d après les photos, il y a un groupe de 2, un groupe de 5 et un groupe de 3

[thitidamour]

D’accord avec toi...

Groupe 1=

2 plug noir pour sous les sièges

Groupe 2 = 5 fils

2 masses
2 dauwer plus
1c pin1 ( deux fils Serti sur une broche)

Groupe 3

1 fil — blue/ yellow
1 fil —-blue/red
1 fil —-zp klima

[thitidamour]

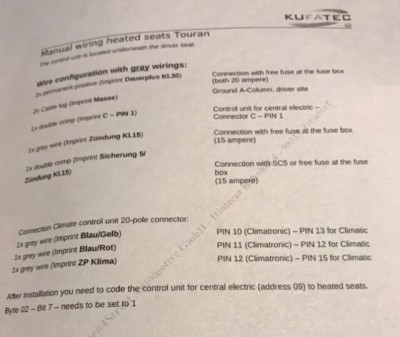

0501B37D-1828-462C-A2D9-A0B6CF8896D6.jpegD’accord avec toi...

Groupe 1=

2 plug noir pour sous les sièges

Groupe 2 =

2 x1 masses
2 x 1 dauwer plus
1c pin1 ( deux fils Serti sur une broche)
1 zuendung kl15 (deux fils serti sur une broche)




Groupe 3

1 fil — blue/ yellow
1 fil —-blue/red
1 fil —-zp klima

[thitidamour]

Désolé je sais pas ce que fait ma tablette....

Groupe 1=

2 plug noir pour sous les sièges

Groupe 2 =

2 x1 masses
2 x 1 dauwer plus
1c pin1 ( deux fils Serti sur une broche)
1 sicherung 5/zuendung kl15 (deux fils serti sur une broche)
1 zuendungsplus kL. Fuenfzehn/15



Groupe 3

1 fil — blue/ yellow
1 fil —-blue/red
1 fil —-zp klima

[thitidamour]

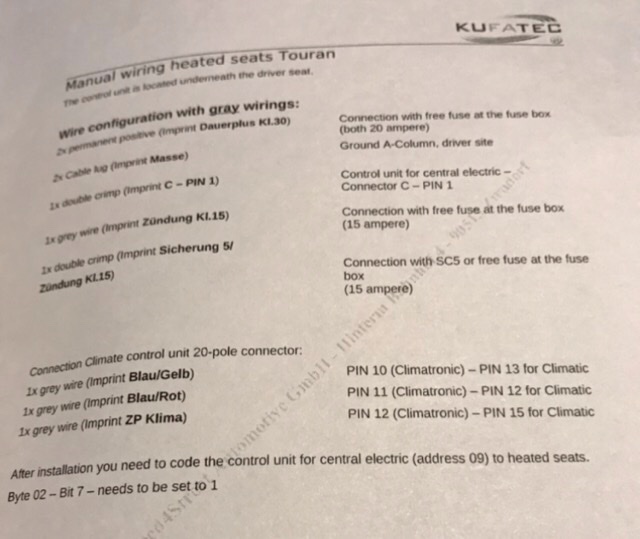

Et voilà l’explication kufatec en espérant qu.elle soit plus lisible

[thitidamour]

Bonjour à tous

Bon ben voilà j’ai tout installé ce week-end.... et autant dire que je me suis gelé les avec -7 degré dehors mais bon ma volonté d’avoir les sièges chauffant dans mon toutou était plus forte

J’ai suivi les instructions fournie par kufatec et là je lance vcds active l’option

Je me dis nickel ça marche.....

Sauf que quand j’ai demander à madame de s’asseoir sur le siège passager et faire un tour
Le siège passager ne chauffe pas
Le siège conducteur chauffe nickel lui

J’ai vérifié les fusibles et ils sont ok visuellement j’ai même remis 4 nouveaux au cas où mes yeux m’auraient fait défaut
Test vcds aucune erreur en rapport avec les sièges ( le branchement semble donc à mon avis correct)

Donc je regarde à la connectique sous le siège et je pense que mon problème viens de la

Mais je suis perdu la

Je joins des photos d’abord la connectique du siège





Et maintenant celle de chez kufatec



Qui peut m’aider et me dire quelle pin je dois déplacer vers quel numéro du connecteur

Pour info je possède l’outillage pour extraire les pin

[Sly83]

Celui conducteur qui fonctionne est cablé à l'identique ?
le connecteur sous ton siège semble présentés 3 pins alors que celui de Kufatec 5

[thitidamour]

Je vérifie cela demain si le temps me le permet

de ton aide

[thitidamour]

Bonjour à tous

Bon ben voilà je viens de vérifier les pins du câblage et je suis perdu

Siège conducteur :

Pin 1- blanc/rouge
Pin 2-brun
Pin 3-blanc/bleu
Pin 4-blanc
Pin 5-bleu / noir
Pin 6-violet/bleu

Connecteur kufatec côté conducteur

Pin 1 -fs eins
Pin 2- fs zwei
Pin 3- fs drei
Pin 4 -fs vier
Pin 5- fs fuemf
Pin 6- Rien de connecter

Sièges passager

Pin 1 - rien
Pin 2 - brun
Pin 3 - rien
Pin 4 -rien
Pin 5 - noir / bleu
Pin 6 - violet/ bleu

connecteur kufatec côté passager

Pin 1 - fs eins
Pin 2 - fs zwei
Pin 3 - fs drei
Pin 4 - fs vier
Pin 5 - fs fuemf
Pin 6 - rien


Je pense que mon problème viens du fil violet/ bleu.... mais avec quoi le faire correspondre
Car le marécage kufatec n’est vraiment pas explicite

De plus ma femme me signale que pour le moment si elle met le siège chauffant conducteur en route et bien il chauffe très fort et ne sais pas le laisser sur 5
Elle est obligée de diminuer

Je pense que le câblage des siège / kufatec est à revoir entièrement au travers de ses pin
Et que je dois faire correspondre tel et tel câble ensemble

Mais du à un manque de connaissance de ma part je n’y arrive pas

Est ce qu’une âme charitable pourrait me dire comment faire correspondre ses fils

Et je m’executerai en bon petit solda

Encore merci à tous ceux qui prendront de leurs temps pour solutionner mon problème

[thitidamour]

J’ai envoyé un mail à need4street pour poser la question par rapport à mon problème

Et il m’ont renvoyé le manuel d’installation en pdf...
Cela ne répond pas à mes questions....mais je le poste tout de même si cela peut aider l’un d’entre nous c’est avec plaisir

DEEN Kabelsatz Sitzheizung wiring heated seats Golf 5.pdf

(187.5 Kio) Téléchargé 65 fois

[thitidamour]

Bonsoir à tous,

Je pense que mon problème vient du pinnout de mon câblage kufatec

Lors de mes recherches je suis tombé là dessus

http://www.touranklub.pl/forum/viewtopi ... 17&t=11356

Utiliser Google chrome et traduire

Ça peu intéressé plus d’un je pense

Par contre je recherche toujours le pinnout du faisceau kufatec et ça c’est impossible à trouver sur le net .... je leurs ai envoyé un mail.... j’attends réponse

Si je comprends bien :

Soit je vais chez vw et commande le faisceau complet et là je suis pas chaud

Soit j’installe in module sous le siège passager et la j’ai besoin de la connectique pour le module si quelqu’un a la référence ce serait top

Mais il me reste le pinnout kufatec a trouver

Au touran j,ai brancher pour le moment comme suit:

Fusible 31: 20A positive permanant ( marqué : dauerplus kl 30 chez kufatec)
Fusible 32: 20A positive permanant ( marqué : dauerplus kl 30 chez kufatec)

Fusible 23 : 15 A ( marqué zundung kl 15 chez kufatec
Fusible 22: 15A ( marqué siecherung 5/zundung kl 15 chez kufatec)

Les masses sont prises au chassis interieur dans le bas de la portière

Je rame je rame et j,aimerais résoudre se problème avant l.été

de votre aide

[Sly83]

Par rapport au lien en.pl tu es sur le cas 4a, 4b ou 4c ?
C'est quoi cette histoire de pinout ?

[thitidamour]

D.après ce que je comprends je suis en 4c par rapport au lien .pl

Concernant le pinnout.... kufatec refuse de me dire la correspondance des pin dans les connecteur 6c et 6 e car pas acheter chez eux....

Need4street eux sont incapables de me le dire ça fait plus d’une semaine que l’on s’envoie des mail tous les jours

Pour moi mon problème ce situe sur ces connecteur....mais j’ai besoin de savoir comment ils l’on câbler pour pouvoir faire correspondre les pins par rapport à tes schéma que tu m’a gentiment donné et le liens.pl et mon siège

J’ai vraiment pas envie de tout ré démonter pour tester la continuité de chaque fils et ainsi retrouver leurs position sur le connecteur 6 conducteur et 6 passager

[Sly83]

Tu penses qu il y a un problème au niveau du pont entre la prise passager et conducteur ? Les couleurs des fils peuvent pas t aider ?

[thitidamour]

Oui je pense que le pont ne se fait pas.... et en enlevant la protection noire j’ai juste des fils blanc marquer 1,2,3....

Mais aucune indication me permettant de retrouver l’autre extrémité du fils....

Si j’avais cela j’aurais pu modifier...
Mais need4street est incapable pour le moment de me donner les infos

Si pas je serai obligé de tout démonter pffff et ça j’ai pas trop envie

[Sly83]

Tu ne peux tester la continuité a partir des prises sous les sieges en t aidant d un fil électrique pour faire rallonge ?

[thitidamour]

Bonjour à tous,

Désolé de vous tenir au courant si tardivement mais je viens de faire le pont entre le siège passage et conducteur au vol.... et bien problème résolu

Demain je m’en vais commander chez vw les pin pour pouvoir les incorporés aux plug et dés que j’ai ça je démonte l.intérieur et m’y colle si le temps le permet

Je dois dire que le lien sur le forum polonais ( plus haut dans le post) est très bien fait
Ceux qui veulent se lancer dans la modif n’hésitez pas à y jeter un oeil

Encore une énorme merci à ceux qui on pris le temps de me lire et de m’aider

[thitidamour]

Bonjour à tous

Bon voilà j’ai réussi à faire fonctionner mes sièges chauffant

Sauf que

Le siège conducteur nickel de 1 à5 mais le siège passager lui son fonctionnement est inverser je m’explique

Quand je mets la molette sur 5 et bien rien ne chauffe
Par contre quand je la mets sur zéro et bien sa chauffe un max

Je pense que je dois inverser deux fils .... mais lesquels

Au panneau de commande ou sous les siège
Pour rappel je ne suis pas électricien
Si quelqu’un peut prendre un peu de son temps et essayer de résoudre mon problème

En vous remerciant tous d.avance

[Sly83]

Il faut effectivement inverser 2 fils que ce soit au niveau du panneau ou du siège cela revient au même. Il faut le faire là où c est le plus simple et le plus accessible. Il faut juste être sur des 2 couleurs qui partent depuis la molette de commande au niveau du panneau.
Finalement c était si compliqué que ça ?

[thitidamour]

Coucou

En faite c’est beaucoup de démontage…. Et le plus gros problème est que le câblage kufatec est blanc et sans indication

Je conseil à celui qui veux le faire de bien repérer son câblage à nu…. Avant de tout démonter

Pour mon problème
Comme le câblage était déjà dans la voiture
J’ai re démonter un grosse partie afin d’essayer de tester la continuité de chaque câble

J’avais également un plug sous le siège passager de casser
Donc
J’ai acheter des connecteur 6 pin mâle/ femelle ( moins cher qu’en concession sur AliExpress
Et tirer un câble supplémentaire entre le siège passager et le conducteur ( comme expliqué sur le forum polonais dont le lien ce trouve plus haut)

Peux tu me dire au panneau de commande clim quel sont les deux fils que je devrais inverser ? Ce serait top

Pour rappel je ne suis pas électricien…. Et je nage avec les schémas que tu m’as donner plus haut

En te remerciant

[Sly83]

J ai repris les schémas électriques que je t ai fournis. Le montage des molettes dispose de 3 fils dont un fil commun entre passager et conducteur. Comme côté conducteur le fonctionnement est nominal, l inversion de fil passager est au niveau du siège.
D après le schéma p4 l inversion se trouverait au niveau de G60 entre les pins 2 et 3 du connecteurs 4 pins.

Tiens nous au courant.

[thitidamour]

Euuuuu
En français stp et avec une image car la ca devient compliqué
Pour moi
Je comprends vraiment pas ce que tu dis

[Sly83]

Sous le siege passager au niveau du connecteur 4 fils im faudrait intervertir les fils 2 et 3

[thitidamour]

pour l’info…. Mais côté siège je n’ai rien 3

J’ai en 2— brun ( masse je présume)
5 ( bleu noir)signal vers????
6 (bleu violet) positif enfin je pense….

Donc je ne vois pas comment faire
Penses tu que cela dois ce faire sous le siège conducteur ?
de ton aide

[Sly83]

Si tu parles du pin numero 6, il ne s agit pas d un connecr 4 pins. Peut etre qu effectivement le depart avec e connecteur 4 pins vers le siége passager est sous le siége conducteur.
