[TUTO] Installation d'une caméra de recul

Tous les tutoriels rédigés par nos membres

Modérateur : Modérateurs

Règles du forum
Les Tutos présentés ici ont été réalisés par les membres de TP à des fins d'entraide, sans garantie de réussite. Leurs auteurs et TouranPassion ne sauraient être tenus responsables en cas de problème sur votre véhicule suite à l'application de ces tutos.
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 20 juin 2016, 23:08

Bah enfaite je peux la brancher j'ai regarder avant de l'acheter mais je compte acheter une caméra de recul non d'origine vw, je veux une chinoise pas cher mais j'ai peur qui faille appuie sur un bouton et que en enclenchant simplement la marche arrière sa ne suiffise pas :(


Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 20 juin 2016, 23:10

Dans ce cas elle fonctionnera comme celle d'origine VW sans module additionnel (ampoule fin de recul)
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 20 juin 2016, 23:17

Quelqu'un a le câblage ou le schéma d'installations de la caméra ?

Ajouté 4 minutes 55 secondes après :
Ou même un lien de Tuto car j'en ai trouver aucun en français ?
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 21 juin 2016, 07:31

Normalement tout est fourni dans l emballage de la caméra que tu vas acheter.
Si tu en as repéré une donne nous un lien
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 21 juin 2016, 12:29

Je vais chercher et je vous tien au courant //§
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 10 juil. 2016, 23:57

Ré-bonjour ! J'ai un problème ! J'ai brancher ma caméra de recul comme il faut, le RCA au jaunes du post, le rouge au + du feu de recul et le noir à la masse. Quand je mets le contacte ( uniquement le contacte) la caméra marché,mais dès que je démarre la caméra ne fonctionne plus ???
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 11 juil. 2016, 20:34

Où tu as branché le + d'alimentation. Généralement le rouge est + d'alim
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
Avatar du membre
farnouche
Seigneur
Seigneur
Messages : 999
Enregistré le : 16 oct. 2010, 21:14
Localisation : LILLE

Re: [TUTO] Installation d'une caméra de recul

Message par farnouche » 11 juil. 2016, 22:18

à mon avis , tu as du le brancher entre un +12V permanent et un +12 après contact

revois ton câblage de la masse
oups !!! something is wrong :mrgreen:
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 12 juil. 2016, 08:37

Je les brancher sur la broche du feu de recul, le bornier 3 coter fils, et la masse à la visse du logo vw qui et aussi relier à la masse, mais même à la masse des feux sa ne marche pas !
Avatar du membre
farnouche
Seigneur
Seigneur
Messages : 999
Enregistré le : 16 oct. 2010, 21:14
Localisation : LILLE

Re: [TUTO] Installation d'une caméra de recul

Message par farnouche » 12 juil. 2016, 09:33

hum...

des photos pour bien nous faire voir ces branchements?
oups !!! something is wrong :mrgreen:
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 12 juil. 2016, 21:35

D'accord se soir vers 18h photos ! Promi !

Ajouté 10 heures 42 minutes 53 secondes après :
Bleu = -
Marron = +

Ajouté 10 minutes 20 secondes après :
Bleu -
Rouge +
Bleu -
Rouge +
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 13 juil. 2016, 07:32

Normalement pour l installation de la caméra, indépendamment du flux vidéo il y a 3 fils : le +, la masse, et le fil qui va vers l ampoule de recul et qui sert d interrupteur pour la mise en route se la caméra marche arrière enclenchée.

Sur tes photos on en voit que 2. J ai un peu un doute sur la masse avec l écrou du logo.
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 13 juil. 2016, 08:34

Seraisse se cable la ?

Ajouté 4 minutes 20 secondes après :
J'ai essayer de me brancher sur l'éclairage du coffre, et sa marche aussi ! Je comprend plus rien ! J'ai du 12v aussi au feu de recul quand je passe la marche arrière mais
Pourquoi sa marche avec tout sauf la marche arrière ??..
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 13 juil. 2016, 21:49

On s'est pas compris. As tu 3 fils électrique à brancher ?
Pour simplifier as tu la notice de montage ?
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 14 juil. 2016, 01:13

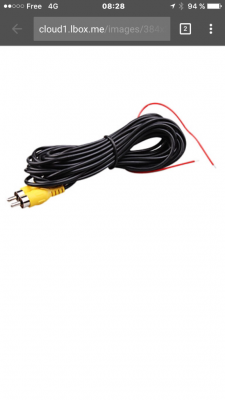

Non j'ai que deux fils, le noir et le rouge. Et le rca avec un petit fils rouge comme on peut voir sur la photo don je ne c'est absolument pas à quoi il sert
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 14 juil. 2016, 10:22

S'il y a que 2 fils, c'est donc l'alimentation de l'ampoule du feux de recul (qd tu enclenches la marche arrière) qui alimente alors la caméra de recul quand la marche arrière est enclenchée. Sous Elsawin l'ampoule de recul arrière gauche est en position 1 sur le connecteur 4 pins. As tu branché ton fil marron ici ?
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 14 juil. 2016, 12:57

Moi j'ai un connecteur 3 broches et c'est le numéro 3 qui est le recul
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 14 juil. 2016, 14:04

C est cote conducteur ?
De quelle année est ton Touran pour reverifier sous elsawin ?
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 14 juil. 2016, 14:28

Non coter passager, Anne 2010
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 15 juil. 2016, 07:58

Ci joint le schéma de cablage du feux arrière droit (MX6 sur le schéma) sur lequel figure le cablage d'une éventuelle caméra de recul (*2 sur le schéma). On retrouve, sur le connecteur 4 pins, en 1 l'ampoule de feu de recul (M17 sur le schéma) et en 4 la masse (98 sur le schéma).
1T3 - Cablages Feux Arrières Droit (Passager).PNG
Ajouté 8 minutes 21 secondes après :
On est bien d'accord que c'est un 1T3 avec un des feux arrières sur le hayon !
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
Avatar du membre
farnouche
Seigneur
Seigneur
Messages : 999
Enregistré le : 16 oct. 2010, 21:14
Localisation : LILLE

Re: [TUTO] Installation d'une caméra de recul

Message par farnouche » 15 juil. 2016, 09:51

sauf que lui , il l'a cablé à gauche :mrgreen:
oups !!! something is wrong :mrgreen:
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 15 juil. 2016, 15:09

Il m a dit cote passager !
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
Avatar du membre
BugsBUNNY
Seigneur
Seigneur
Messages : 950
Enregistré le : 27 janv. 2012, 17:12
Localisation : 91 et 89 (ponctuellement)

Re: [TUTO] Installation d'une caméra de recul

Message par BugsBUNNY » 15 juil. 2016, 17:06

Sly83 a écrit :Normalement pour l installation de la caméra, indépendamment du flux vidéo il y a 3 fils : le +, la masse, et le fil qui va vers l ampoule de recul et qui sert d interrupteur pour la mise en route se la caméra marche arrière enclenchée.

Sur tes photos on en voit que 2. J ai un peu un doute sur la masse avec l écrou du logo.
c'est sûr que si la peinture n'a pas été grattée pour laisser apparaitre la carrosserie et faire (un vrai) contact, déjà la masse doit être (très) douteuse :-(

Tant qu'à repiquer le feu de recul pour s'en servir d'alimentation, ce qui est risqué soit dit en passant sur un circuit multiplexé, autant repiquer aussi la masse pour en avoir une "vrai"
Philippe,
Touran (V1 / 2005) TDI 105 DSG, blanc, délogoté
modif: attelage, auto-radio + console "porte boutons", plage arrière (rigide) sonorisée, vitres (sur)teintées, caméra de recul, éclairage des pieds, bavettes, klaxon supplémentaire, allumage auto des feux, (vraie) roue de secours
Avatar du membre
Sly83
Membre de l'
Membre de l'
Messages : 2472
Enregistré le : 03 févr. 2014, 20:58

Re: [TUTO] Installation d'une caméra de recul

Message par Sly83 » 15 juil. 2016, 18:55

+1
Touran Cross 2.0 140 CH DSG6 de 2008 (BMM/KMY) - Pack City 2, Toit Ouvrant, Volant Multifonction, Palette au Volant, Bluetooth Kufatec Fiscon Basic Plus, Module MDI, RNS 510 P, Caméra de recul Highline, Coming/Leaving Home, Retro V3 avec éclairage au sol + Codage Ouv/Ferm Auto, Pack Full Led Int/Ext, Feux Xenon (2nd monte) avec système ALS et Lave-Phares, Éclairage de pied, Covering Carbone, Vitres Teintées, Attelage Oris RDSOV
Outils : VagCom (VCDS) 14.1 FR - ETKA 8.1 - Elsawin 6.0 [VW 2017 - Audi 2016 - Seat 2015 - Skoda 2014] - Mon Profil
Cartographie 2020 disponible pour RNS510 (v17), 2020 pour RNS315 (v12) et 2020 pour RNS310 (v12)
yannnick13
débutant
débutant
Messages : 16
Enregistré le : 20 juin 2016, 00:20

Re: [TUTO] Installation d'une caméra de recul

Message par yannnick13 » 16 juil. 2016, 01:22

J'ai peur que en utilisant une cosse vampire sa mette en défaut l'odb ?

Ajouté 1 minute 7 secondes après :
Non mais même c'est pas sa le problème parce que j'ai du jus vue que quand il y a le contact et que je passe la marche arrière sa marche mais dès que j'allume le contact la caméra se coupe
Déplacé depuis Touran : les autoradios VW et autres vers Les Tutos de TP le 30 oct. 2016, 21:13 par Gaby
