1.9 TDI105 Remplacer embrayage et volant moteur soi-même

Message par Alex 06 » 22 oct. 2012, 21:13

Bonjour à tous.

Mon touran est de 2005, 170 000 KM. Moteur 1.9 TDI 105 CH.

Symptômes : bruit au point mort, à l’accélération et à la décélération à bas régime.

Il faut compter 6 heures à 2.

L »embrayage d’origine était de marque SACH et je suis passé sur un LUK.
L’ensemble embrayage+volant moteur+vis m’a couté 736,33€TTC chez Auto Distribution.

Si vous pouvez, munissez vous d’une clé à choque. Cela évite de bloquer la transmission ou le volant moteur pour les démonter. Ici nous n’en avions pas.

Première étape : ouvrir le capot

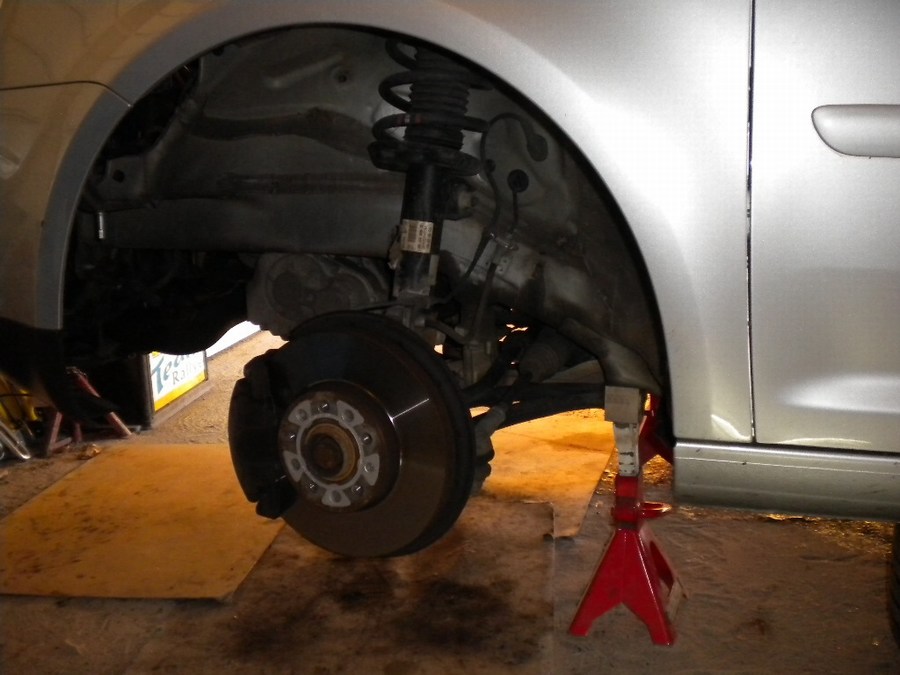

Poser la voiture sur 2 chandelles sur les pivots arrières des triangles.

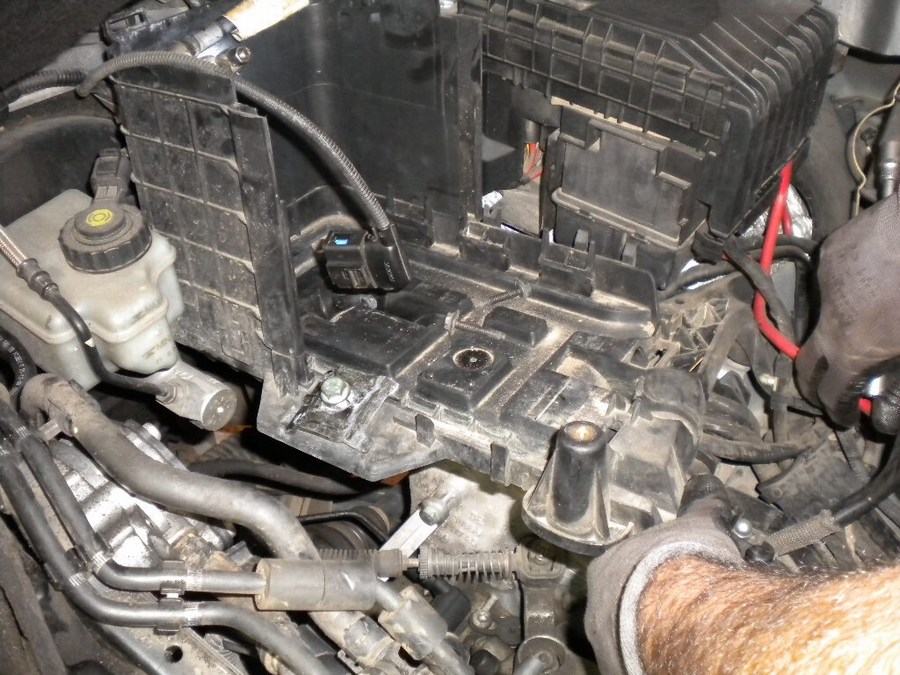

Retirer le filtre à air, la batterie et son support.
Retirer les roues, passages de roue puis démonter les rotules de direction.

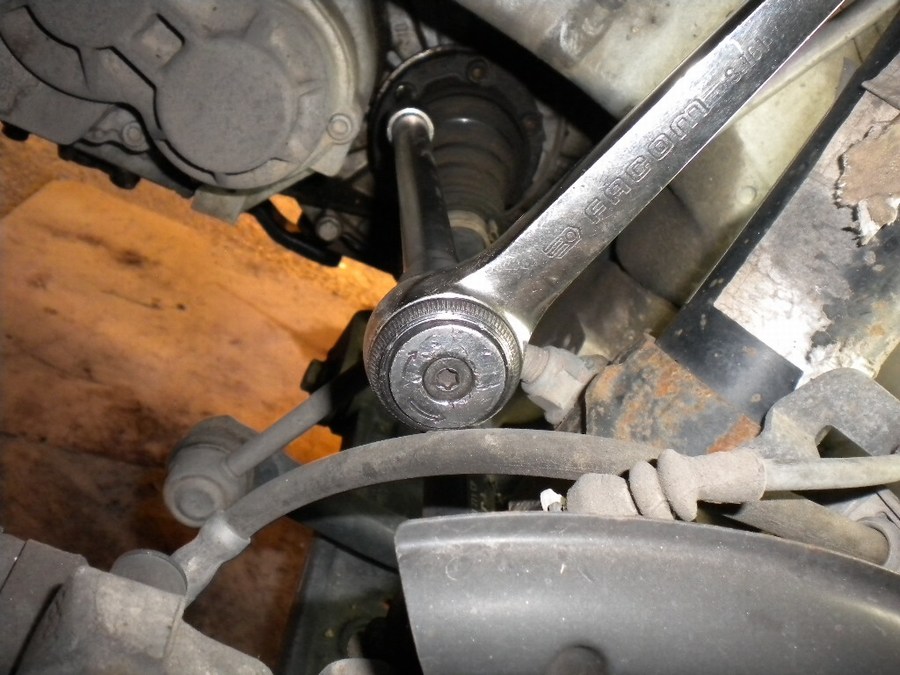

Utiliser la clé de type XZN 12 pans pour démonter les transmissions. Ce même type de clé sera utilisé plus tard pour démonter le volant moteur.
Pour bloquer la transmission il suffit de placer un tournevis à l’intérieur du disque de frein.
Démonter les transmissions côté boîte de vitesse. Remarque la transmission avant gauche est à retirer complètement alors que celle de droite peut être juste désolidarisée de la boîte de vitesse et rester sous la voiture.

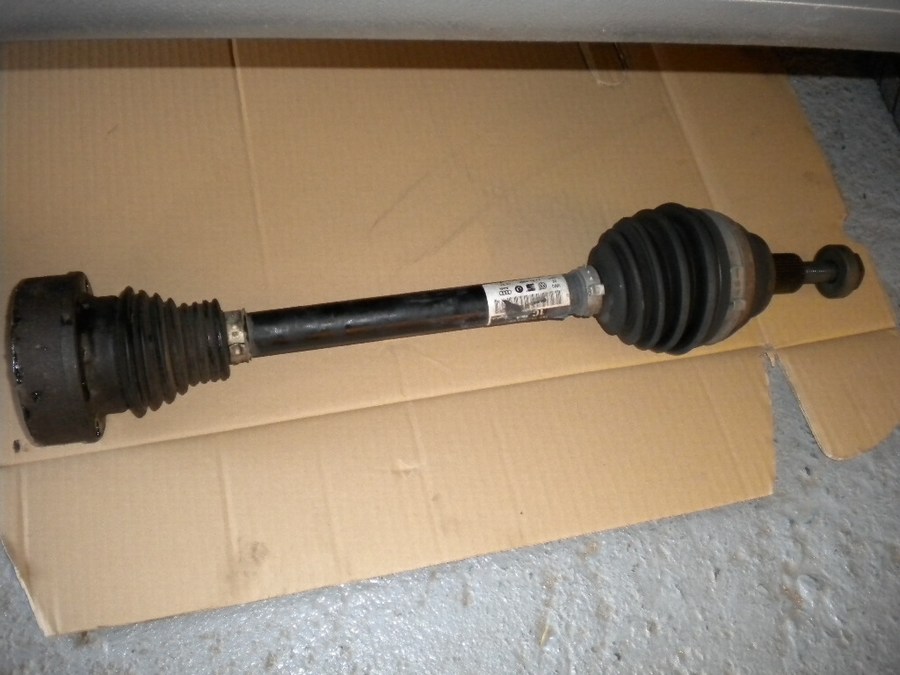

Voici la transmission avant gauche. Remarque : de la graisse est présente entre la transmission et la boîte. Nous l’avons protégée et réutilisée en l’état.

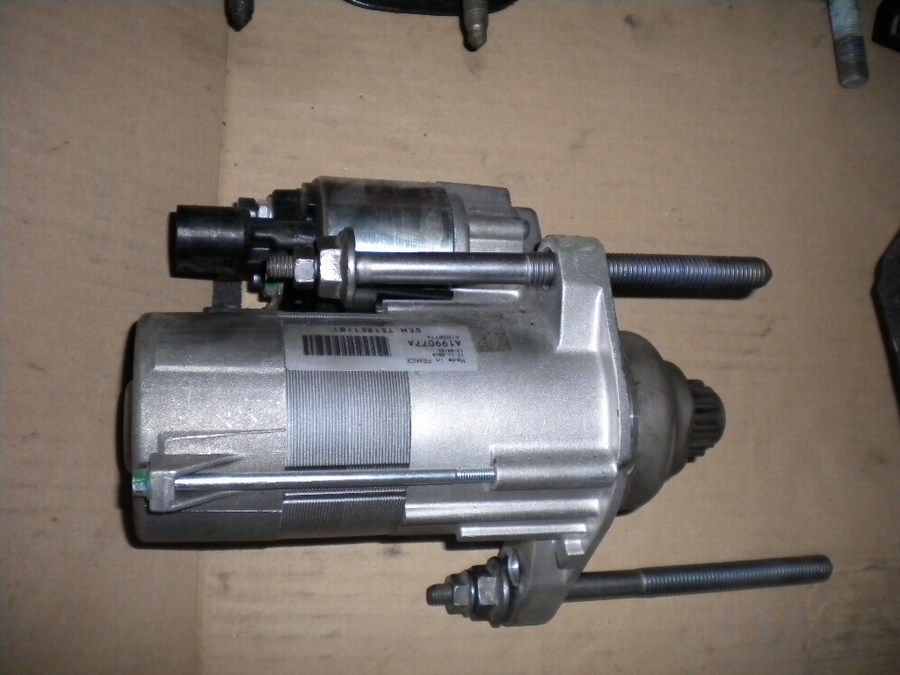

Démarreur démonté.
Commandes de vitesses avant démontage. Remarque, il n’y a pas de risque de dérégler les vitesses.
Commandes de vitesses démontées et suspendues.

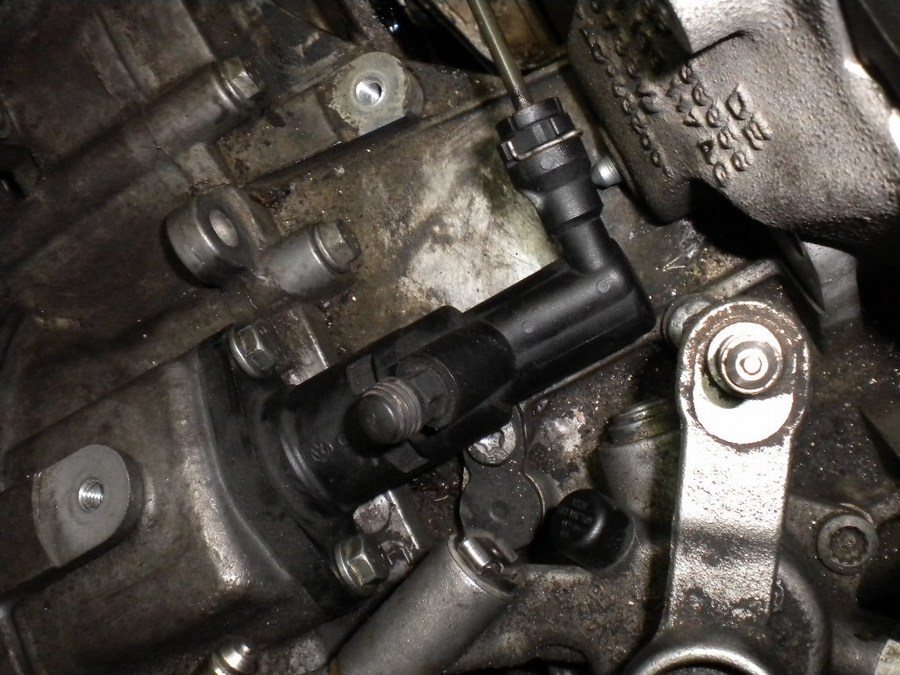

Cylindre récepteur d’embrayage avant le démontage. Il y avait un bruit de couinement lorsque la pédale d’embrayage était enfoncée. Ce n’était pas le cylindre récepteur mais l’ensemble fourchette-butée-arbre primaire qui n’étaient plus assez lubrifiés.
Cylindre récepteur d’embrayage démonté.

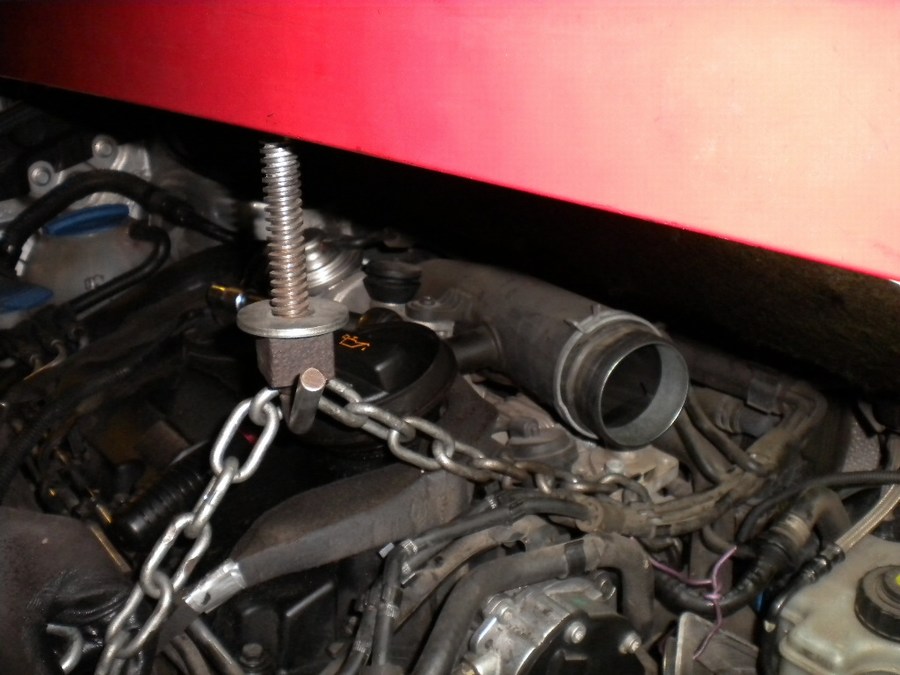

Palan posé derrière le vérin de capot. Objectif : soutenir le moteur par le dessus après avoir retiré son support côté boîte de vitesse. Il est possible aussi de soutenir le moteur par en dessous par l’utilisation d’un cric.

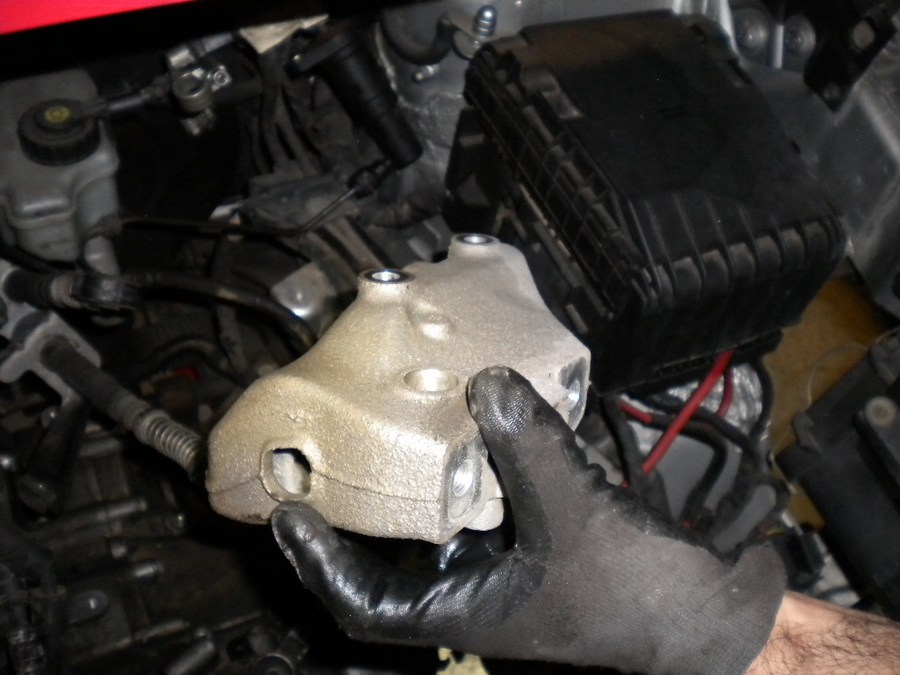

Démontage du support de moteur côté boîte de vitesse
Le forum limitant le nombre de photos, la suite est disponible sur:

Remplacer son embrayage et volant moteur soi-même (2)

Alex


Avatar du membre
Alex 06
passionné
passionné
Messages : 175
Enregistré le : 21 févr. 2010, 18:06
Localisation : Saint Laurent du Var

Re: Remplacer son embrayage et volant moteur soi-même (1)

Message par Alex 06 » 22 oct. 2012, 21:34

La suite est finalement ici: Remplacer son embrayage et volant moteur soi-même (2)

Suite:

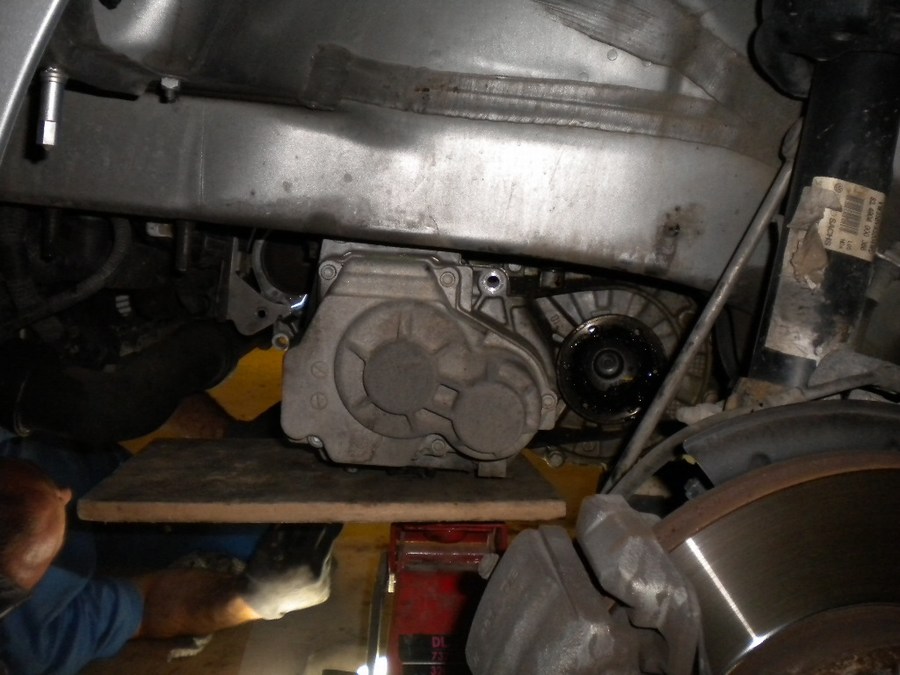

Mise en place d’un cric sous la boîte de vitesse. Il s’agit de la désolidariser du moteur et de la poser au sol afin de pouvoir atteindre l’embrayage. La dépose de la boîte a été difficile. Celle-ci n’a pas trouvé facilement sont chemin vers le bas entre le berceau et l’environnement moteur. Remarque : il est possible et utile d’utiliser en plus du cric une corde pour tenir la boîte par le dessus.

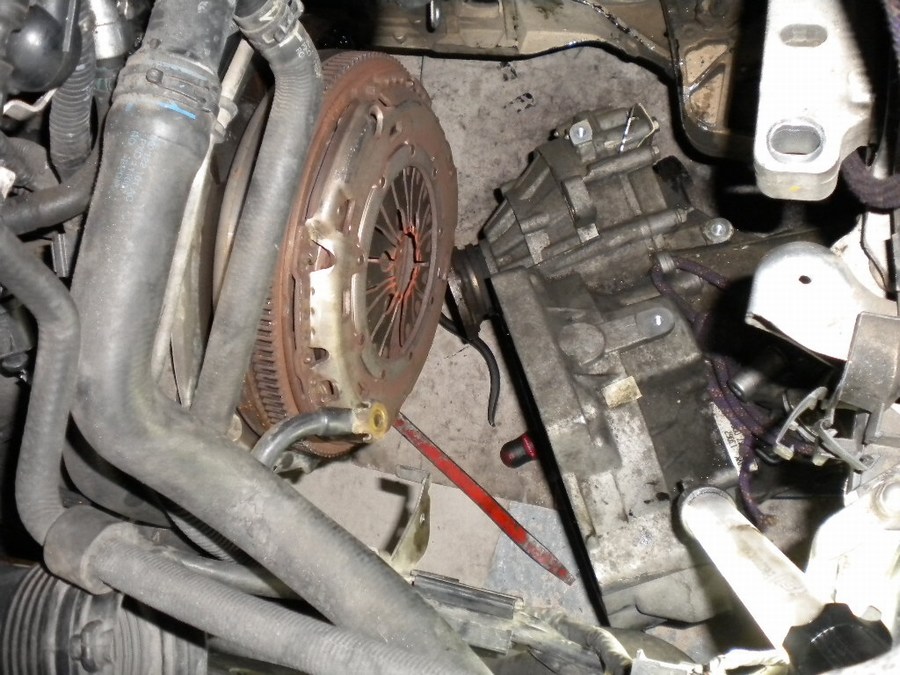

La boîte de vitesse est déposée. L’embrayage est là. Remarque : nous n’avons pas vidangé l’huile et réutilisé celle-ci en l’état. C’est plus lourd, du coup.

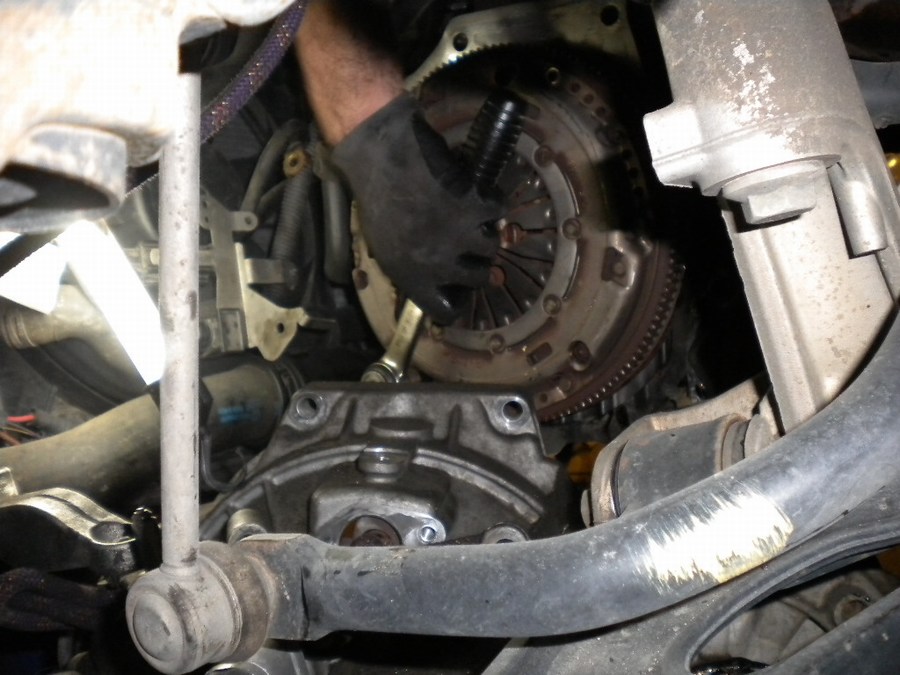

Démontage de l’embrayage avec une douille 12 pans.
Voici la boîte de vitesse avec l’arbre primaire au milieu autour duquel on trouve la butée d’embrayage et la fourchette. A gauche une des deux liaisons boîte de vitesse / transmissions et la graisse.
Embrayage démonté

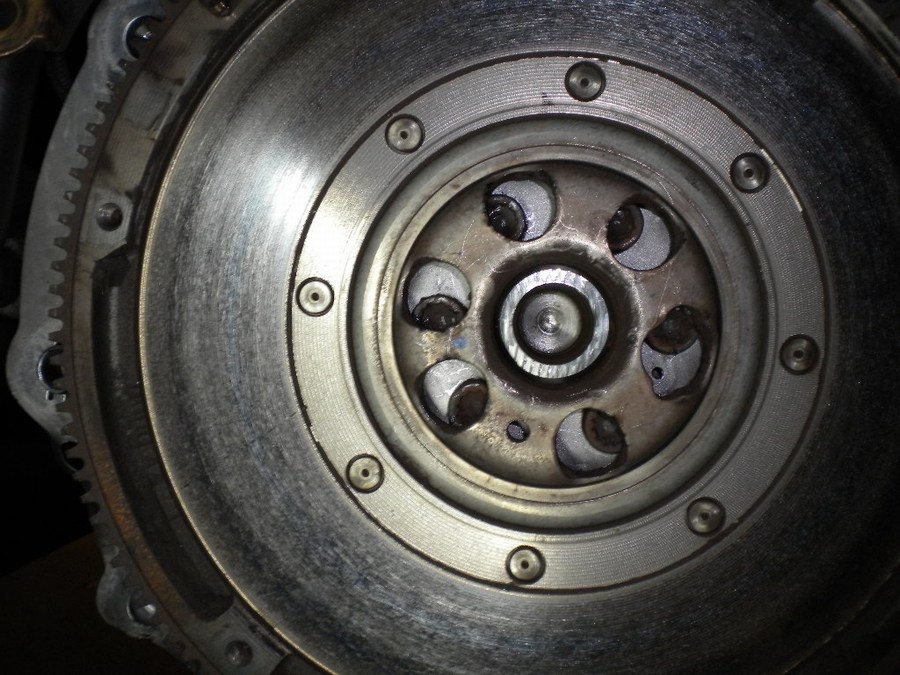

Le volant moteur apparaît une fois l’embrayage démonté.
Vous remarquerez que le volant défectueux a tourné sur son axe ce qui rend impossible son démontage sans l’utilisation d’une … disqueuse ! Conseil : utiliser un disque fin et protéger l’environnement des projections de métal en fusion.

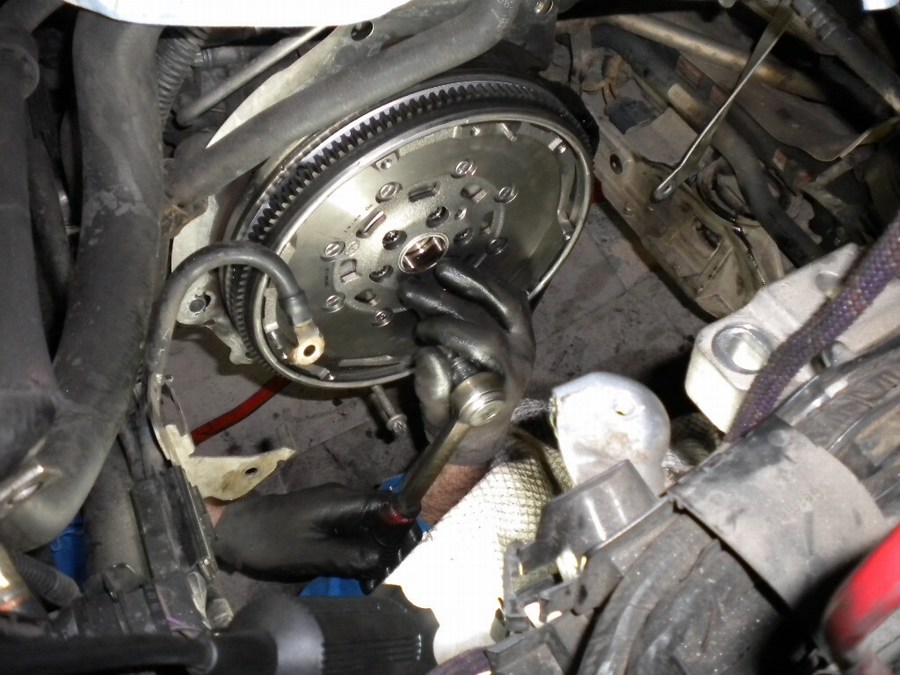

Le volant moteur démonté. Nous avons utilisé 2 tournevis pour le bloquer au démontage : un placé dans les dents et l’autre perpendiculaire dans un trou traversant.
Nouveau volant moteur

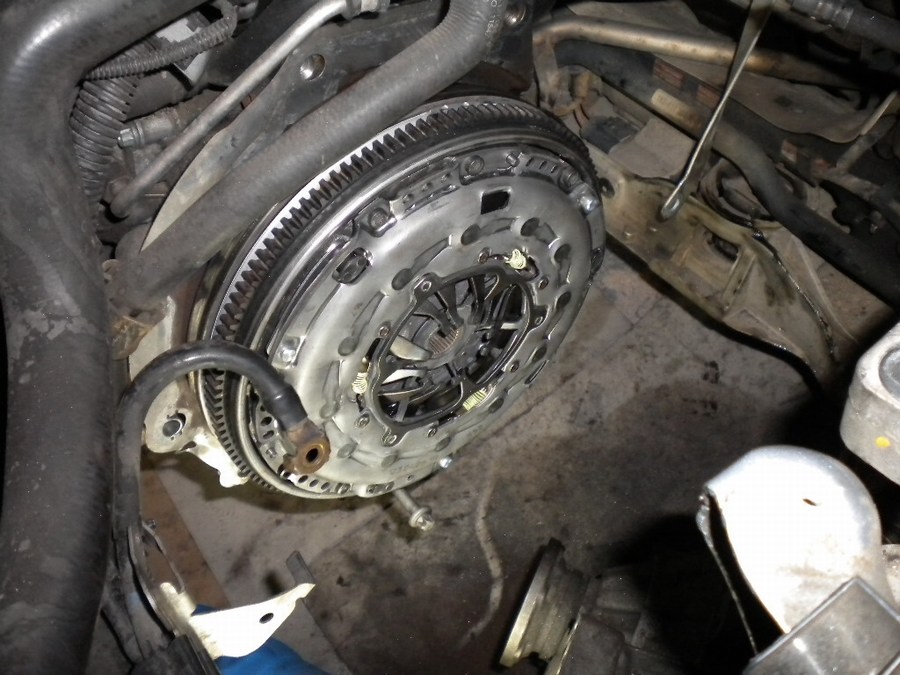

Nouvel embrayage. Attention à utiliser un outil de centrage embrayage-volant.

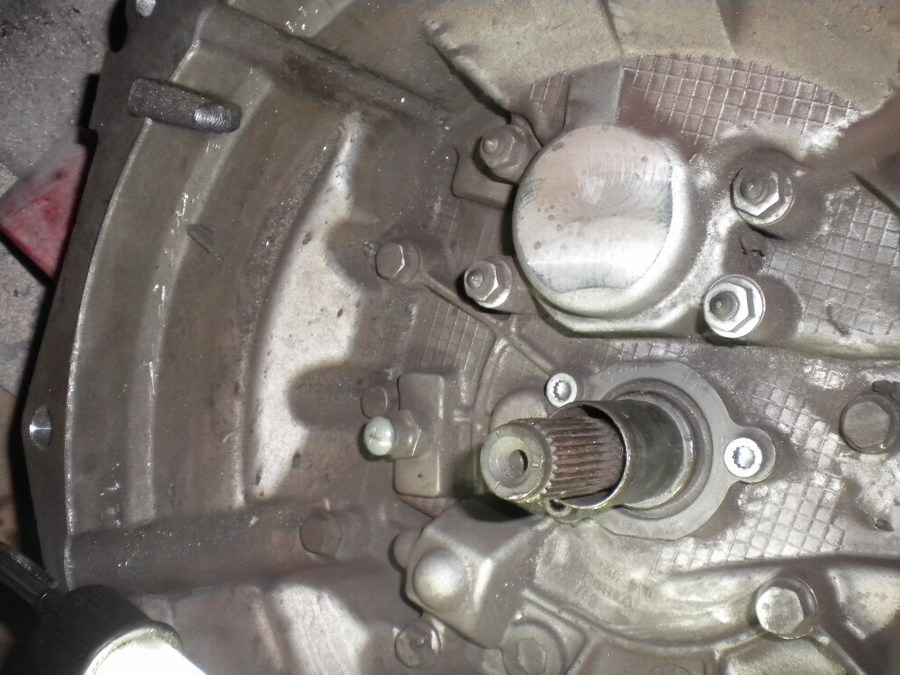

Boîte de vitesse côté embrayage sans la butée ni la fourchette
La suite juste après (Remplacer son embrayage et volant moteur soi-même (3))
Avatar du membre
Alex 06
passionné
passionné
Messages : 175
Enregistré le : 21 févr. 2010, 18:06
Localisation : Saint Laurent du Var

Re: Remplacer son embrayage et volant moteur soi-même (1)

Message par Alex 06 » 22 oct. 2012, 21:40

Remplacer son embrayage et volant moteur soi-même (3)

Suite et fin:

Nouvelle butée sur la fourchette (d’origine la fourchette car réutilisable)

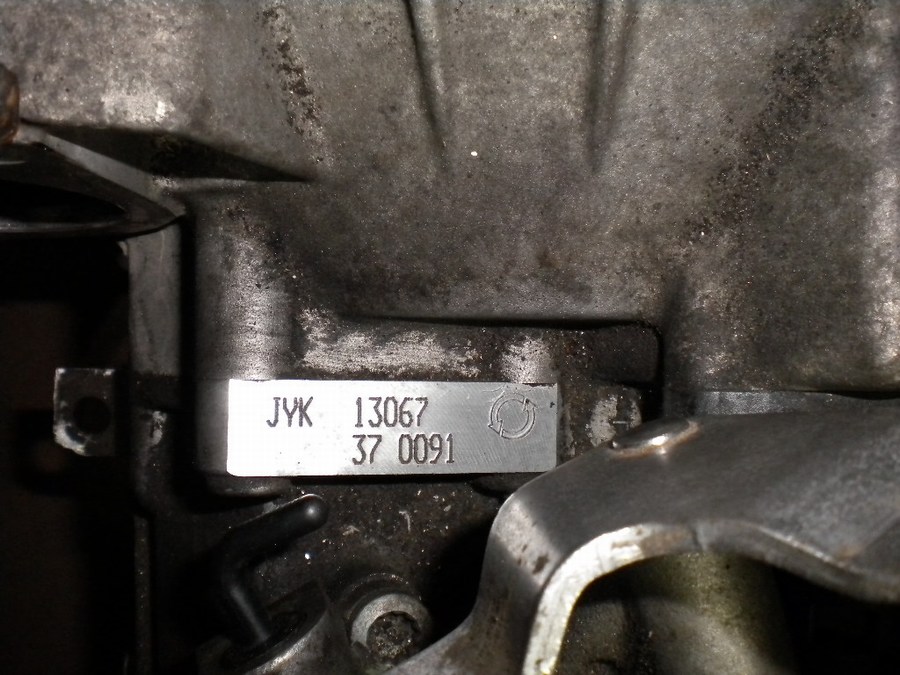

Référence de la boîte de vitesse

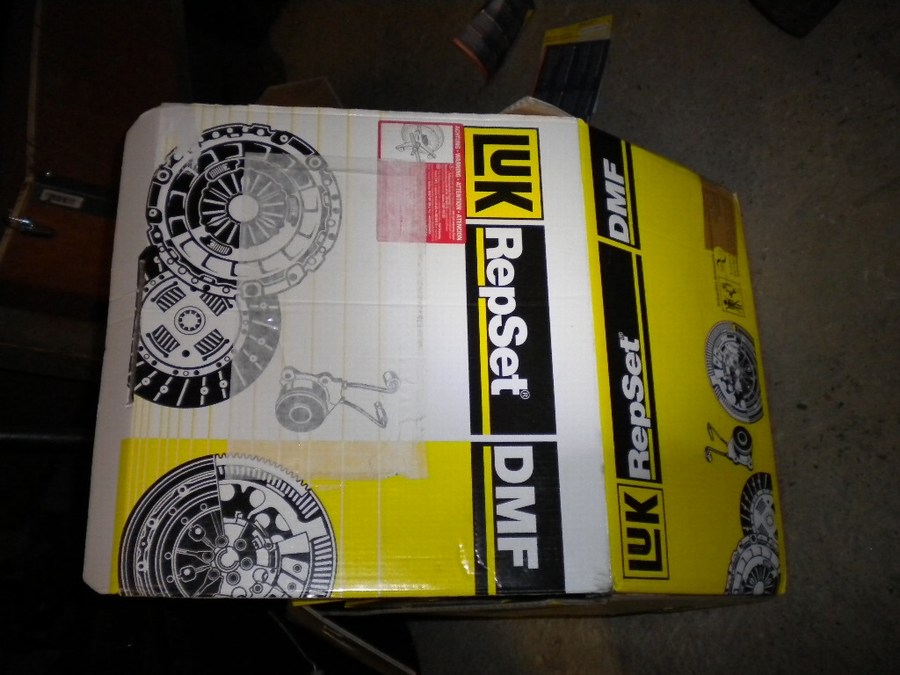

Emballages de l’embrayage et volant moteur
En conclusion, le bruit au point mort, à l’accélération et à la décélération à bas régime a complètement disparu.

Je remercie d’avance les lecteurs et utilisateurs de ce reportage de bien vouloir consacrer quelques minutes de votre temps en y apportant vos photos et commentaires. Cela pourra servir pour le suivant et ainsi de suite. Bientôt on n’ira plus chez le garagiste !

A bientôt.

Alex
Laurent92
passionné
passionné
Messages : 140
Enregistré le : 09 mars 2012, 18:22

Re: Remplacer son embrayage et volant moteur soi-même (1)

Message par Laurent92 » 22 oct. 2012, 22:17

Bravo pour ce super reportage !! ça va certainement en aider plus d'un !
Je me pose juste une question: normalement le capteur de point mort haut prend son info sur la position de volant moteur (si je ne me trompe pas). Le décalage que tu as trouvé en le démontant (et qui t'a obligé a utiliser une meuleuse) aurai donc dû être à l'origine d'un décalage de l'info PMH et donc pas mal de dysfonctionnement. C'est pour ma culture perso et encore bravo !!
Audi Q5 "facelift" 2013 2.0l DSG7 SLine Noir Métal + TO Pano + MMI 3G BT + Xenon + Full Leds
Avatar du membre
Mc Rai
Membre de l'
Membre de l'
Messages : 14906
Enregistré le : 19 sept. 2006, 16:58
Localisation : Castanet-Tolosan 31 et Gagny 93 avant
Contact :

Re: Remplacer son embrayage et volant moteur soi-même (1)

Message par Mc Rai » 22 oct. 2012, 22:34

Sacré chantier :bizz:; :wink: qui n'est pas accessible à tout le monde :biere:
Chapeau pour le travail réalisé :wink:
V3 Carat DSG6 TDI 170cv gris reflet d'argent 7pl toit panoramique, bi-xenon, systeme HiFi Excite et palettes au volant
Avant : V2 Sport TDI 140cv Noir Intense 7pl, style R-Line avec jantes Omanyt 18" et calandre Cross
mdc888
Seigneur
Seigneur
Messages : 1154
Enregistré le : 27 nov. 2011, 18:54
Localisation : Annecy

Re: Remplacer son embrayage et volant moteur soi-même (1)

Message par mdc888 » 23 oct. 2012, 08:53

Bravo !

Ca me rappelle ma jeunesse lorsque j'avais changé une boite de vitesse et embrayage sur une Super 5 GTS avec juste ... Un cric !
M'enfin, c'est pas le même poids non plus hein :D

En tous cas, très beau tuto, bien documenté et commenté : 10/10 pour l'effort !


PS : Je me pose aussi la question concernant le volant moteur décalé.
D'ailleurs, je ne savais pas qu'il puisse se décaler.
Si ca m'étais arrivé de découvrir ca au cours du démontage, je crois qu'on m'aurait entendu hurler dans tout le quartier :D
Avatar du membre
fab01
Modérateur
Modérateur
Messages : 26012
Enregistré le : 08 août 2005, 13:11
Localisation : Fmms ou 4810m

Re: Remplacer son embrayage et volant moteur soi-même (1)

Message par fab01 » 23 oct. 2012, 09:32

Alex , un grand grand Merci pour ce tuto :wink:
Eleveur de Touran :D :mrgreen:
Touran TDI 136 confort
Touran 2.0 TDI 140 carat DSG V1
Touran 2.0 TDI 170 carat DSG V2
Touran 2.0 TDI 140 DSG R-Line full options V2 Hybride :mrgreen:
Mon profil clic ici
Avatar du membre
Sine
Seigneur
Seigneur
Messages : 1595
Enregistré le : 08 avr. 2010, 12:47
Localisation : 48°58′28″/2°29′12

Re: Remplacer son embrayage et volant moteur soi-même

Message par Sine » 23 oct. 2012, 10:27

Il y a des personnes avec des compétences incroyable sur ce forum ::yik::

Respect et grand Merci pour ce tuto


Aller je retourne a mon clavier
MV Agusta Brutale1090 RR
AUDI A5 SportBack V6 2.7 TDI DPF 190 CV
Avatar du membre
jef10
Administrateur
Administrateur
Messages : 9691
Enregistré le : 27 sept. 2005, 09:48
Localisation :

Re: 1.9 TDI105 Remplacer embrayage et volant moteur soi-même

Message par jef10 » 01 nov. 2012, 06:31

Chouette tuto :) Merci pour le forum
jef
Avatar du membre
Gaby
Administrateur
Administrateur
Messages : 3164
Enregistré le : 08 août 2005, 22:44
Localisation : Seine et Marne

Re: 1.9 TDI105 Remplacer embrayage et volant moteur soi-même

Message par Gaby » 12 nov. 2012, 16:11

E-NOR-MEUH !!!

Un grand merci pour ce tuto, quand on sait le temps que ça prend ! Un grand coup de chapeau, et merci pour tous ceux qui en auront besoin !

Merci Alex !
@+
Gaby
Mon profil
Avatar du membre
resideur
Seigneur
Seigneur
Messages : 1060
Enregistré le : 23 nov. 2008, 19:43
Localisation : saint hernin (29)

Re: 1.9 TDI105 Remplacer embrayage et volant moteur soi-même

Message par resideur » 15 nov. 2012, 09:35

merci beaucoup pour ce super tuto!!!ca va me servir quand je vais devoir attaquer mon embrayage sur mon TDI136!!!avec presque 300000kms,je suis toujours en bimasse d'origine!!! :marr:

petites questions concernant la BV:quel poids fait elle?est elle tres dure a faire descendre ou ca passe facilement?c'est l ataille du compartiment moteur du touran qui m'inquiete un peu pour passer un tel gabarit de boite!!! :roll:

merci d'avance pour tes reponses! Merci
Avatar du membre
Alex 06
passionné
passionné
Messages : 175
Enregistré le : 21 févr. 2010, 18:06
Localisation : Saint Laurent du Var

Re: 1.9 TDI105 Remplacer embrayage et volant moteur soi-même

Message par Alex 06 » 16 nov. 2012, 19:17

Salut!
La boîte de vitesse est lourde mais je ne l'ai pas pesée...
Pour réduire un peu la charge tu peux la vidanger avant.

Prévoir un cric en dessous. Prévoir une corde par le dessus. Il faut être au moins 2 pour éviter de se faire mal.

La dépose a été compliquée car le berceau nous a gêné.
Il faut la sortir de quelques centimètres puis la faire pivoter sur son axe dans le sens par choc / habitacle puis la descendre progressivement.

Le repose a été 2 fois plus rapide.

Essaie si tu peux de d'ajouter les photos et infos manquantes à ce tuto.
Alex
Avatar du membre
TOURANSEIZE
Seigneur
Seigneur
Messages : 4833
Enregistré le : 08 nov. 2008, 19:13
Localisation : Entre nord et sud...

Re: 1.9 TDI105 Remplacer embrayage et volant moteur soi-même

Message par TOURANSEIZE » 16 nov. 2012, 22:17

Voilà le genre de tuto qui me confirme que je dois absolument passer ma concession...
Enfin chapeau à toi, et pour l'exploit et pour avoir pensé à en faire profiter les copains... ;)
BMW 116d pack Luxe Extérieur : Havana métal - Intérieur : cuir Oyster
Avatar du membre
the_squal31
Membre de l'
Membre de l'
Messages : 3748
Enregistré le : 31 janv. 2010, 05:08
Localisation : Toulouse
Contact :

Re: 1.9 TDI105 Remplacer embrayage et volant moteur soi-même

Message par the_squal31 » 17 nov. 2012, 12:47

Ma petite contribution à cet excellent travail Bravo Alex arobhgjyut

Ce tuto n'est valable que pour le 105 ch le 140ch a une autre boite.

Pour ne pas rebuter tout le monde l'utilisation de la disqueuse est quand même très rare. je ne me suis jamais retrouvé dans cette configuration !!

Et je ne conseille surtout pas la vidange de la boite. Trop de soucis après (bruit.. )!!
