[tuto]remplacer le regulateur de tension de l'alternateur

Message par resideur » 14 avr. 2013, 00:17

bonjour,

voici un tuto sur la depose de l'alternateur en vue du remplacement du regulateur de tension!ce remplacement est necessaire lorsque la tension aux bornes de la batterie n'est pas dans la norme(14.4V ~) moteur en marche.
le defaut a ete detecte sur notre touran par l'apparition des voyants ABS,ESP et frein a main allumes en roulant!au vag com,j'ai eu l'erreur suivante:

00668 Tension de bord borne 30
008 signal implausible


le danger est la surchauffe de la batterie en cas de hausse de tension(15V pour notre cas),avec risque de fonte ou d'explosion! :roll:

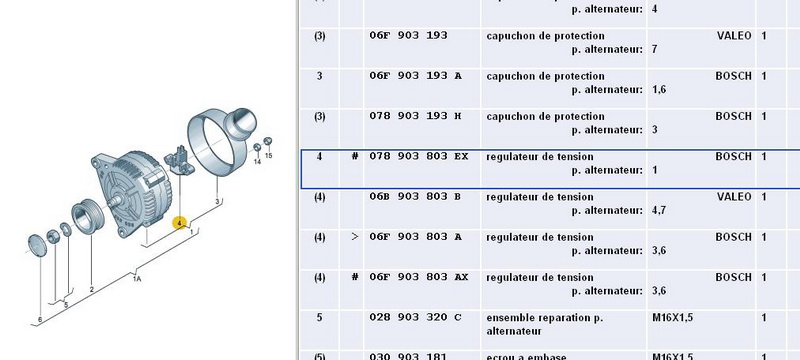

il s'agit donc de remplacer cette piece:
SAM_1658 (Copier).JPG
SAM_1658 (Copier).JPG (152.23 Kio) Vu 7016 fois
elle est fixee a l'arriere de l'alternateur et sert a redresser la tension et la reguler:
SAM_1660 (Copier).JPG
SAM_1660 (Copier).JPG (97.29 Kio) Vu 7016 fois
SAM_1661 (Copier).JPG
SAM_1661 (Copier).JPG (188.29 Kio) Vu 7016 fois


demontage alternateur,dans ce cas,il s'agit d'un tdi136 type AZV de 2003:

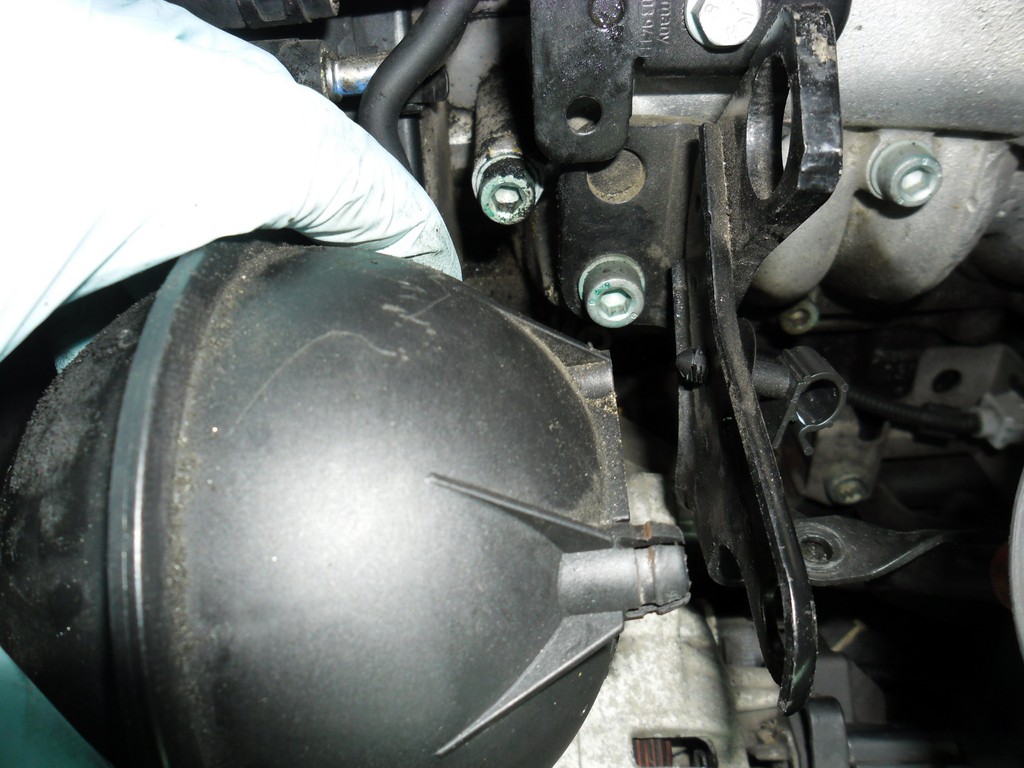

on commence par degager l'acces en enlevant la sphere tampon du circuit de depression
SAM_1662 (Copier).JPG
SAM_1662 (Copier).JPG (167.04 Kio) Vu 7016 fois
on demonte le bloc EGR/papillon en degageant le tuyau de gazs d'echappement
SAM_1663 (Copier).JPG
SAM_1663 (Copier).JPG (140.17 Kio) Vu 7016 fois
defaire les trois vis qui maintiennent l'ensemble a l'admission:
SAM_1664 (Copier).JPG
SAM_1664 (Copier).JPG (175.09 Kio) Vu 7016 fois
une fois enlevees les vis et le collier qui maintient la durite,vous avez plus d'acces:
SAM_1665 (Copier).JPG
SAM_1665 (Copier).JPG (169.25 Kio) Vu 7016 fois

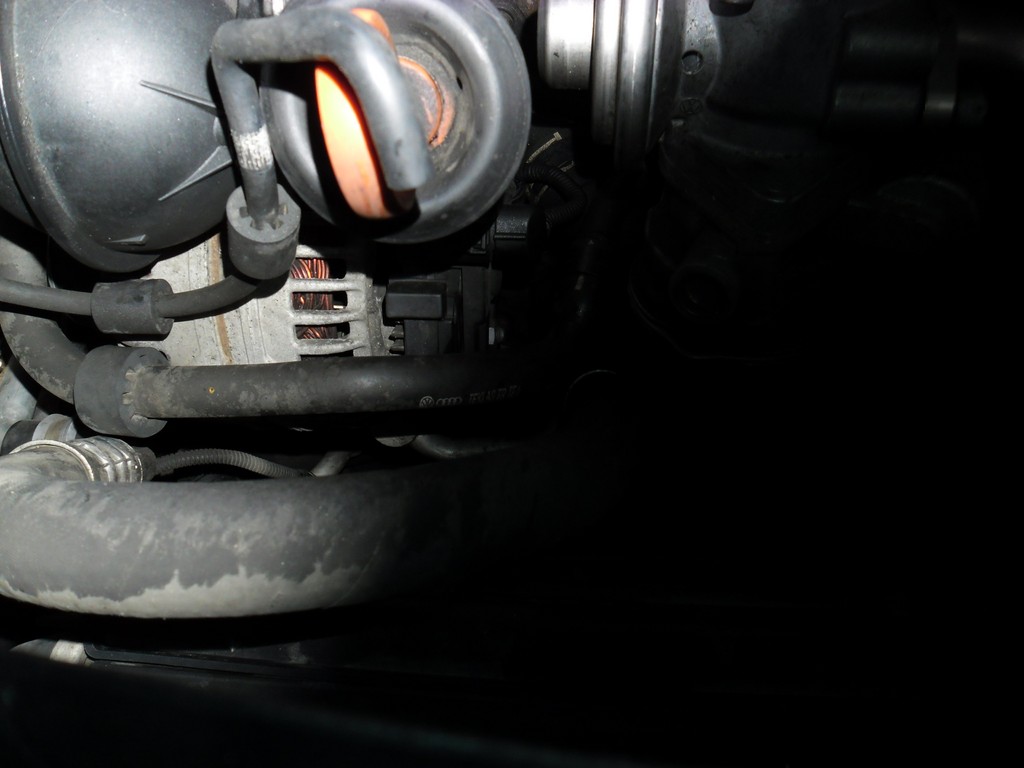

voici l'arriere de l'alternateur avec le regulateur:
SAM_1666 (Copier).JPG
SAM_1666 (Copier).JPG (138.29 Kio) Vu 7016 fois
maintenant,passons a la detente de la courroie d'accessoires avec une clef a molette,on prend dans l'ergot et on enfonce la clef vers la calandre pour sortir la courroie,attachez la courroie afin de l'empecher de tomber,y'a tres peu d'espace pour passer un bras:
SAM_1667 (Copier).JPG
SAM_1667 (Copier).JPG (186.99 Kio) Vu 7016 fois

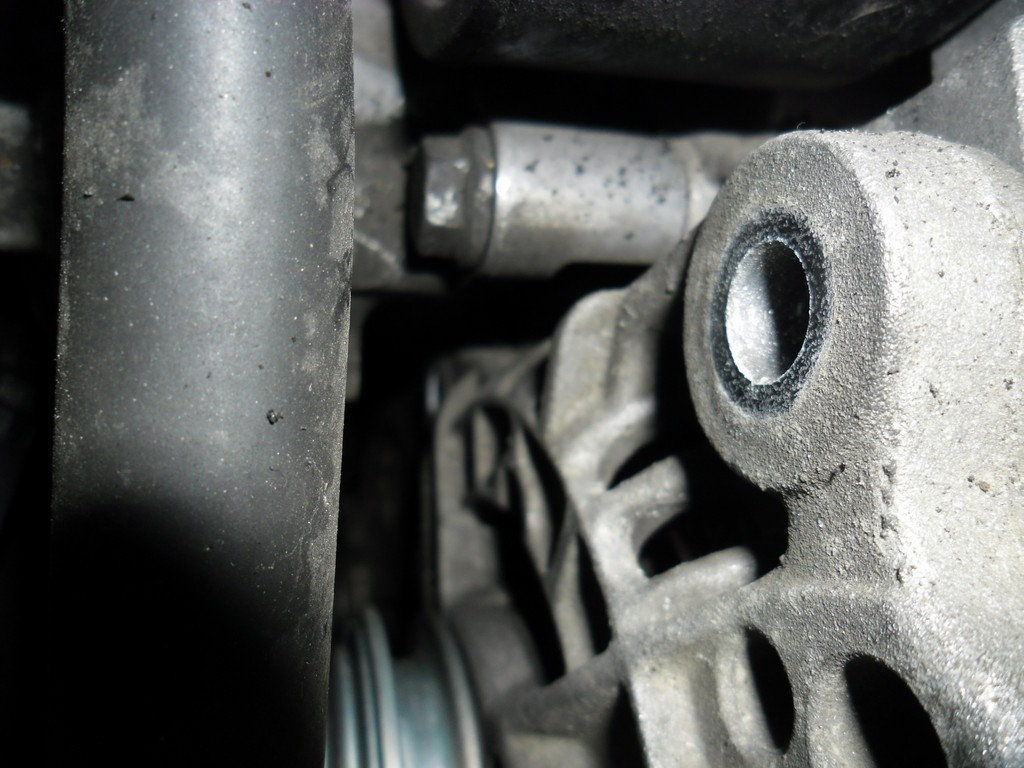

defaire les deux vis qui tiennent l'alternateur au support:
SAM_1668 (Copier).JPG
SAM_1668 (Copier).JPG (165.96 Kio) Vu 7016 fois

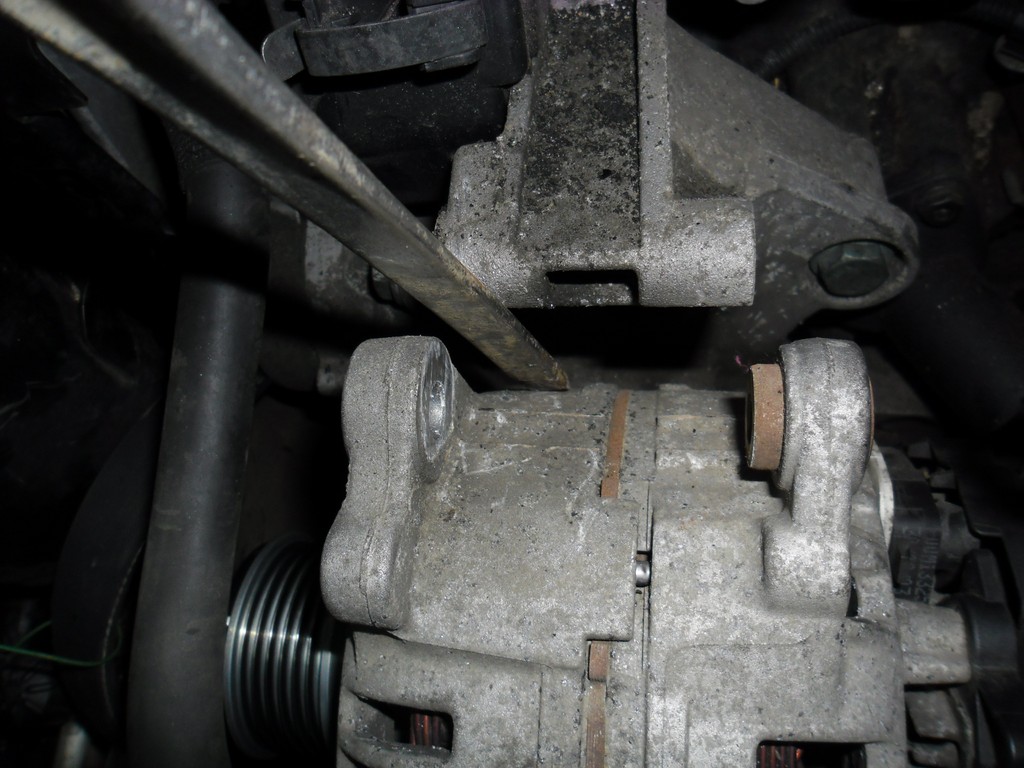

la il faut faire levier avec quelque chose d'assez rigide pour degager l'alternateur,c'est assez dur:
SAM_1669 (Copier).JPG
SAM_1669 (Copier).JPG (174.33 Kio) Vu 7016 fois
il ne vous reste plus qu'a debrancher la grosse tresse du + et defaire l'ecrou du collier:
SAM_1670 (Copier).JPG
SAM_1670 (Copier).JPG (99.52 Kio) Vu 7016 fois
vous pouvez ainsi le sortir et deposer le cache plastique en enlevant les deux ecrous(douilles de 15 et 13) ainsi qu'une vis cruciforme:
SAM_1671 (Copier).JPG
SAM_1671 (Copier).JPG (174.96 Kio) Vu 7016 fois
voici enfin le regulateur maintenu par 3 vis cruciforme assez dures a enlever,prevoir un bon tournevis!une fois enlevees,tirer sur le regulateur sur le cote en faisant gaffe aux balais!voici le neuf et l'ancien:
SAM_1672 (Copier).JPG
SAM_1672 (Copier).JPG (178.02 Kio) Vu 7016 fois

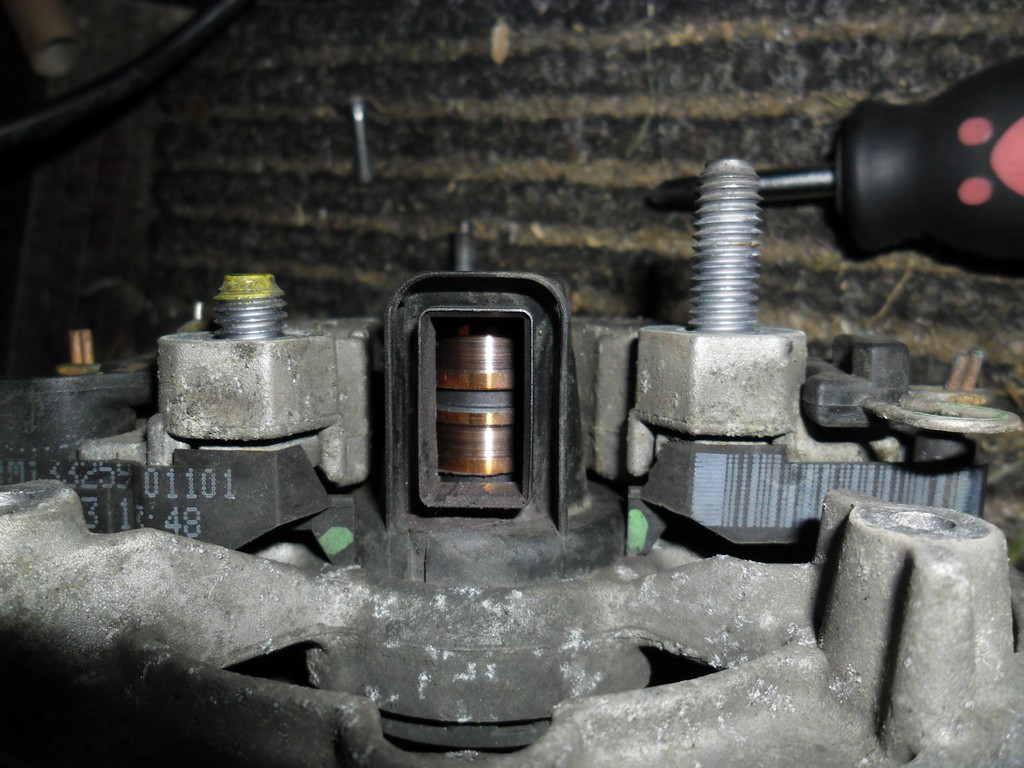

controler l'etat du collecteur,et enlever les residus de cuivre qui trainent:
SAM_1673 (Copier).JPG
SAM_1673 (Copier).JPG (190.13 Kio) Vu 7016 fois

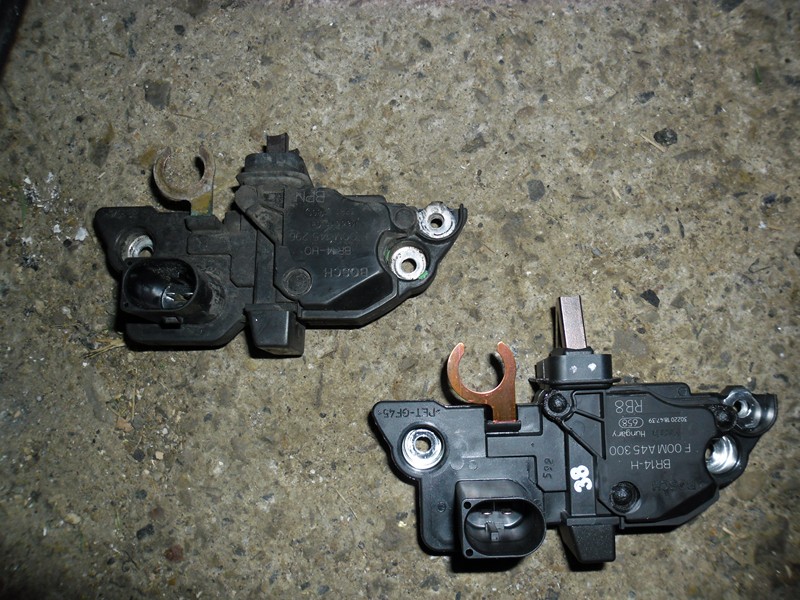

il ne reste plus qu'a monter le neuf et voila:
SAM_1674 (Copier).JPG
SAM_1674 (Copier).JPG (156.34 Kio) Vu 7016 fois

maintenant faut tout remonter,et si possible controler la tension au vag com,desole mais mes photos sont inutilisables la! :?
Fichiers joints
SAM_1666 (Copier).JPG
SAM_1666 (Copier).JPG (138.29 Kio) Vu 7016 fois


Avatar du membre
jef10
Administrateur
Administrateur
Messages : 9691
Enregistré le : 27 sept. 2005, 09:48
Localisation :

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par jef10 » 14 avr. 2013, 00:37

Merci c'est détaillé
jef
Avatar du membre
Miguel
Seigneur
Seigneur
Messages : 3406
Enregistré le : 23 mars 2010, 19:18
Localisation : Essonne

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par Miguel » 14 avr. 2013, 16:19

Merci super tuto //§
Touran V1 Sport 2.0 TDI 140cv DSG
Touran V3 Cup 2.0 TDI 140cv BMT DSG6
Avatar du membre
the_squal31
Membre de l'
Membre de l'
Messages : 3748
Enregistré le : 31 janv. 2010, 05:08
Localisation : Toulouse
Contact :

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par the_squal31 » 14 avr. 2013, 19:11

Super tuto //§ mais vu l'état de tes bagues collectrice ça va pas durer bien longtemps la réparation !! :?
Rasso Occitanie viaduc du 8 MAI 2014

Touran V2 1,9 TDI Design Edition / ex: Polo V TDI 90 ch confortline blanc Candy pack design et pack city /ex: Tiguan V1 2.0 TDI 140 ch sporline gris ardoise / ex : V2 1,9 TDI confort 7 places blanc candy / ex:V1 2.0 l TDI sport 7 places gps reflet d'argent ex: V1 1,9 l TDI confort 7 places rouge piment / Vmax 1200 89 limited stock
Avatar du membre
lepoulpe
Seigneur
Seigneur
Messages : 2489
Enregistré le : 27 juin 2006, 15:03
Localisation : ESSONNE
Contact :

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par lepoulpe » 14 avr. 2013, 19:40

Merci pour ce tuto,

Ce qui est bien c'est de savoir que l'on peu encore trouver ce genre de pièce ! vu l'époque du "non réparer - tout jeter !"

Bien vu !
Touran V1 2.0 TDI Sport BM6 / Les avocats portent des robes pour mentir aussi bien que les femmes (Sacha Guitry)
Il ne faut pas désespérer des imbéciles. Avec un peu d'entraînement, on peut arriver à en faire des militaires (Pierre Desproges)
J’aime les chats parce qu’il n’existe pas de chats policiers (Jean Cocteau)
Avatar du membre
resideur
Seigneur
Seigneur
Messages : 1060
Enregistré le : 23 nov. 2008, 19:43
Localisation : saint hernin (29)

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par resideur » 15 avr. 2013, 04:16

le collecteur est en assez bon etat,pas d'ovalisation ni de deformation donc il a encore le temps!l'alternateur a quand meme 315000kms! :mrgreen:
Avatar du membre
Mc Rai
Membre de l'
Membre de l'
Messages : 14906
Enregistré le : 19 sept. 2006, 16:58
Localisation : Castanet-Tolosan 31 et Gagny 93 avant
Contact :

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par Mc Rai » 15 avr. 2013, 13:51

Encore bravo et Merci pour tes tutos fort sympathique et clair.
V3 Carat DSG6 TDI 170cv gris reflet d'argent 7pl toit panoramique, bi-xenon, systeme HiFi Excite et palettes au volant
Avant : V2 Sport TDI 140cv Noir Intense 7pl, style R-Line avec jantes Omanyt 18" et calandre Cross
Avatar du membre
fab01
Modérateur
Modérateur
Messages : 26012
Enregistré le : 08 août 2005, 13:11
Localisation : Fmms ou 4810m

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par fab01 » 15 avr. 2013, 16:04

Nickel chrome comme d'hab resideur !!
Eleveur de Touran :D :mrgreen:
Touran TDI 136 confort
Touran 2.0 TDI 140 carat DSG V1
Touran 2.0 TDI 170 carat DSG V2
Touran 2.0 TDI 140 DSG R-Line full options V2 Hybride :mrgreen:
Mon profil clic ici
Avatar du membre
resideur
Seigneur
Seigneur
Messages : 1060
Enregistré le : 23 nov. 2008, 19:43
Localisation : saint hernin (29)

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par resideur » 15 avr. 2013, 19:07

merci a tous!

mais malheureusement,j'ai toujours mon defaut.........j'ai autre chose qui deconne,car la tension n'etait pas correcte alors que maintenant elle l'est! :(
Avatar du membre
the_squal31
Membre de l'
Membre de l'
Messages : 3748
Enregistré le : 31 janv. 2010, 05:08
Localisation : Toulouse
Contact :

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par the_squal31 » 16 avr. 2013, 14:03

t'as toujours les même défauts ???
Rasso Occitanie viaduc du 8 MAI 2014

Touran V2 1,9 TDI Design Edition / ex: Polo V TDI 90 ch confortline blanc Candy pack design et pack city /ex: Tiguan V1 2.0 TDI 140 ch sporline gris ardoise / ex : V2 1,9 TDI confort 7 places blanc candy / ex:V1 2.0 l TDI sport 7 places gps reflet d'argent ex: V1 1,9 l TDI confort 7 places rouge piment / Vmax 1200 89 limited stock
Avatar du membre
resideur
Seigneur
Seigneur
Messages : 1060
Enregistré le : 23 nov. 2008, 19:43
Localisation : saint hernin (29)

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par resideur » 17 avr. 2013, 04:18

oui,il n'y avait sans doute pas que ca!mais c'est pas permanent comme defaut!ca l'a fait une seule fois et c'est le lendemain de la reparation quand ma femme l'a demarre!j'ai repris un post dans la section elec! :wink:
Avatar du membre
zazounet971
Seigneur
Seigneur
Messages : 4621
Enregistré le : 04 mars 2009, 17:35
Localisation : Guadeloupe

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par zazounet971 » 02 mai 2013, 01:39

Est-ce que c est le meme alternateur/regulateur pour le 1.6 fsi?
Je cherche des references pour remplacer aussi mon regulateur au lieu de changer tout
ZAZOUNET971 ¤¤¤ LE $OUCI DU DETAIL ¤¤¤
TOURAN 1.6 F$I 115 "TEAM R LINE" / REFLET D'ARGENT & NOIR BRILLANT / VITRES TEINTEES / ECLAIRAGE FULL XENON / ETC...
Mon profil
Avatar du membre
resideur
Seigneur
Seigneur
Messages : 1060
Enregistré le : 23 nov. 2008, 19:43
Localisation : saint hernin (29)

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par resideur » 02 mai 2013, 10:13

je ne sais pas!le probleme deja est de connaitre quelle est l'intensite de ton alternateur,ainsi que le modele:bosch ou valeo!si c'est du valeo,il faut le remplacer entierement..... :?
Avatar du membre
farnouche
Seigneur
Seigneur
Messages : 999
Enregistré le : 16 oct. 2010, 21:14
Localisation : LILLE

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par farnouche » 02 mai 2013, 11:53

zazounet971 a écrit :Est-ce que c est le meme alternateur/regulateur pour le 1.6 fsi?
Je cherche des references pour remplacer aussi mon regulateur au lieu de changer tout
année et lettre moteur ? \\///
oups !!! something is wrong :mrgreen:
Avatar du membre
zazounet971
Seigneur
Seigneur
Messages : 4621
Enregistré le : 04 mars 2009, 17:35
Localisation : Guadeloupe

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par zazounet971 » 02 mai 2013, 16:30

Je crois que c 110ah bosch
mon moteur 1.6 fsi 115 ch code moteur BAG

-- 02 Mai 2013, 16:33 --

Année modèle 2004

-- 02 Mai 2013, 17:27 --

La reference de remplacement pour mon alternateur est la suivante : 03C903023DX
ZAZOUNET971 ¤¤¤ LE $OUCI DU DETAIL ¤¤¤
TOURAN 1.6 F$I 115 "TEAM R LINE" / REFLET D'ARGENT & NOIR BRILLANT / VITRES TEINTEES / ECLAIRAGE FULL XENON / ETC...
Mon profil
Avatar du membre
farnouche
Seigneur
Seigneur
Messages : 999
Enregistré le : 16 oct. 2010, 21:14
Localisation : LILLE

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par farnouche » 02 mai 2013, 17:39

oups !!! something is wrong :mrgreen:
Avatar du membre
zazounet971
Seigneur
Seigneur
Messages : 4621
Enregistré le : 04 mars 2009, 17:35
Localisation : Guadeloupe

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par zazounet971 » 02 mai 2013, 17:44

Ce n est donc pas le meme?

C est bizarre car visuellement mon alternateur ressemble exactement a celui de resideur

-- 02 Mai 2013, 17:49 --

http://cgi.ebay.fr/ws/eBayISAPI.dll?Vie ... 1423.l2649
ZAZOUNET971 ¤¤¤ LE $OUCI DU DETAIL ¤¤¤
TOURAN 1.6 F$I 115 "TEAM R LINE" / REFLET D'ARGENT & NOIR BRILLANT / VITRES TEINTEES / ECLAIRAGE FULL XENON / ETC...
Mon profil
Avatar du membre
farnouche
Seigneur
Seigneur
Messages : 999
Enregistré le : 16 oct. 2010, 21:14
Localisation : LILLE

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par farnouche » 02 mai 2013, 17:58

bin a croire que non
maintenant j'ai pas plus d'info dessus
je sais juste qu'il peut etre monter sur 90/110/140A pour bosch ou valeo suivant la ref
oups !!! something is wrong :mrgreen:
Avatar du membre
zazounet971
Seigneur
Seigneur
Messages : 4621
Enregistré le : 04 mars 2009, 17:35
Localisation : Guadeloupe

Re: [tuto]remplacer le regulateur de tension de l'alternateu

Message par zazounet971 » 02 mai 2013, 18:45

Ok merci de ton aide je vais bien voir avec les réf que jai
mais je pense que je vais prendre l'alternateur neuf en enchere
ZAZOUNET971 ¤¤¤ LE $OUCI DU DETAIL ¤¤¤
TOURAN 1.6 F$I 115 "TEAM R LINE" / REFLET D'ARGENT & NOIR BRILLANT / VITRES TEINTEES / ECLAIRAGE FULL XENON / ETC...
