Salut la communauté,
voila j'ai acheté une antenne requin (shark) que je vais monter bientôt;
le seul souci est que je n'ai pas les cordons "sma"
(les mêmes que pour les branchements "wifi").
J'ai cherché un peu sur la toile et effectivement j'en trouve pleins pour "wifi",alors ma question est : est-ce compatiblepour la "tnt" (fréquence,débit,etc...?)
Sachant que les embouts sont les mêmes(sma).

J'attire l'attention des connaisseurs afin que l'on puisse m'éclairer.

Mon antenne est munie des branchements suivants:
-connectique sma pour dvb-t (tnt)
-connectique sma pour gps
-connectique sma diamètre plus gros (je crois que c'est du "bnc")
-un +12v pour ampli

Il me faudrait environ 5m de cable (cordon "sma"), si quelqu'un pouvait me renseigner et ou connaisse un marchant, je suis preneur.

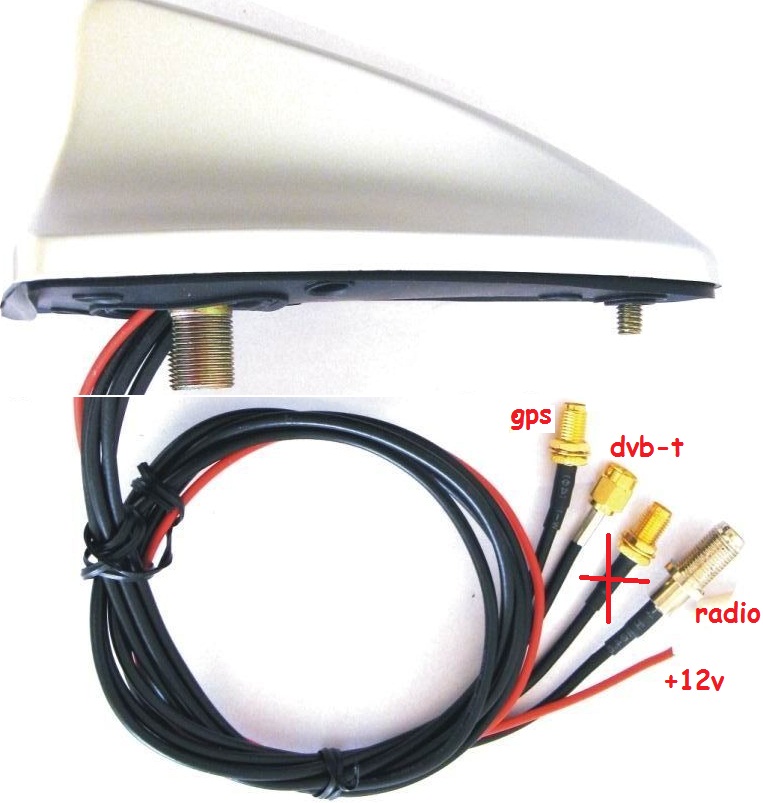

voici une photo que j'ai pris sur le net, la mienne est en peinture.

merci les touranistes.
Bye


[farnouche]

si c'est compatible wifi , soit 2.4Ghz
ca sera encore mieux adapter pour de la TNT hertzien

[mig95fr]

si c'est compatible wifi , soit 2.4Ghz
ca sera encore mieux adapter pour de la TNT hertzien

salut, et merci de ta réponse, c'est bien ce qu'il me semblait.
Donc il faut que je prenne les cordons en 2.4Ghz, ok.

merci et @ bientôt

[mig95fr]

Re- par contre je n'arrive pas à savoir pour la connectique fm/am, on dirait du sma en plus gros (8mm), je ne sais pas où en trouver!!!
Je n'attends plus que ça pour monter mon antenne.
Si quelqu'un a une idée, merci.

[mig95fr]

Bon, alors pour mon antenne requin (shark), j'avance!
premièrement, je galère pour trouver les connectiques, concernant les "sma" c'est bon, je crois que j'ai trouvé ( longueur 5m),il m'en fallait deux.J'espère que le débit sera bon, quoi qu'il en soit j'ai choisi deux cables renforcées de 5m type rg174 (coaxial) avec connecteurs sma (type wifi) or.
Deuxièmement, pour la phase c'est bon aussi, à connecter à la prise 12v (coffre),du fil à tirer et voilà.
Troisièmement, c'est là que ça se complique, cette fameuse connectique "fme"(type sma mais 8mm de diam) pour le am/fm (radio), effectivement, je dois trouver un adaptateur "fme mâle" avec de l'autre côté du "fakra"x2, sachant que des modèles de "fakra il y en a plusieurs! (a,b,c,d,e,f,g etc...) et "z" pour zéro (standard)
Bref, en ayant démonté le ciel de toit, j'ai vu que les câbles radio étaient connectés de chaque côté des vitres ar, et bien-sûr en "fakra".
-à gauche (conducteur) c'est du "fakra" beige/gris, je crois que le type est "G" gris ou plutôt "I" beige.
-à droite (passager) c'est du "fakra" blanc, c'est le type "B" confirmé!
J'aimerais savoir, si on est obligé de connecter les deux fils d'antenne, ou si un seul suffisait ?!?.
Si un suffit, j'ai trouvé sur la toile l'adaptateur: fme (m)-fakra z (m).

Ça c'est côté filaire, maintenant coté montage, j'ai remarqué qu'il ne fallait pas percer n'importe où (logique! ).
En prenant mes mesures et vu le bordel qu'il y a en dessous (ceinture,traverse,isolants,etc...) je perce à 25cm, et là je tombe bien, rien qui me gêne, on dirait même que c'est prévu pour!
Sinon, deux trous: un à 6 de diam et l'autre à 15, pas intérêt de se planter .

Dès que j'ai ma connectique complète, je posterais les tofs du montage;

de m'indiquer pour les branchements de l'antenne: un ou deux

Bye,

Mig

[mig95fr]

Voici mon antenne peinte "gris ardoise".




deux bonnes couches + le vernis spéciale antenne.

[Mc Rai]

Vernis spécial antenne
Il aide à la réception des ondes , c'est ça
Ou alors plutot, il ne pas géne pas la réception des ondes

[mig95fr]

Vernis spécial antenne
Il aide à la réception des ondes , c'est ça
Ou alors plutot, il ne pas géne pas la réception des ondes

Salut Mc Rai, le gars qui m'a fait la peinture, m'a dit qu'il ne fallait pas mettre n'importe quoi comme peinture (émissions des ondes), alors il a appliqué peinture/vernis prévu pour antennes, voili-voilou.En tous cas não pagei nada!
ciao

Au fait, est-ce que tu connais le nom de ma fiche radio sur l'antenne, parce que un coup c'est du "fme" un coup du "f",bref je ne sais plus !!!

Mig

[mig95fr]

-c'est juste pour ne pas gêner les ondes.

[Mc Rai]

Vernis spécial antenne
Il aide à la réception des ondes , c'est ça
Ou alors plutot, il ne pas géne pas la réception des ondes

Salut Mc Rai, le gars qui m'a fait la peinture, m'a dit qu'il ne fallait pas mettre n'importe quoi comme peinture (émissions des ondes), alors il a appliqué peinture/vernis prévu pour antennes, voili-voilou.En tous cas não pagei nada! C'est ça c'est bon
ciao

Au fait, est-ce que tu connais le nom de ma fiche radio sur l'antenne, parce que un coup c'est du "fme" un coup du "f",bref je ne sais plus !!!

Mig

Non, désolé, la je n'y connais rien

[mig95fr]

, bon ce n'est pas grave, je vais commander les embouts de connexion et voir laquelle est le mieux adaptée.
Pour cette connectique je vais aussi devoir acheter du câble rg172 ou coaxial 3c-2v avec embouts "F" à sertir + 2 embouts "Farka", je vais le faire moi-même, sinon ça va trop trainer (la flème de chercher partout comme un fou).

Voila mon schéma idéal.


@+ Bye,

Mig.

[mig95fr]

Antenne montée, les trous parfait,au mil près, mais j'ai un gros souci que je n'avais pas prévu, le toit du est assez plat et l'antenne est légèrement incurvée, ce qui ne plaque pas le joint au milieu.
Le résultat n'est pas celui que j'attendais, bref j'ai percé donc je laisse comme ça!
Bien entendu, j'ai siliconé sous l'antenne et autour des vis afin que ce soit bien étanche, je ne voudrais pas avoir des surprises. Je n'ai pas encore fais les branchements, pas encore les cables!
Je crois que je vais mettre du silicone trans-glucide sur le pourtour de l'antenne au niveau de l'espace qu'il y a entre le joint et la carrosserie ou alors du noir, qui se fondra parfaitement avec le joint.
J'aurais mieux fait de prendre une petite antenne comme celles d'origine, au fait elles sont multifonctions aussi !?!

Ce soir, je mets des tofs

[mig95fr]

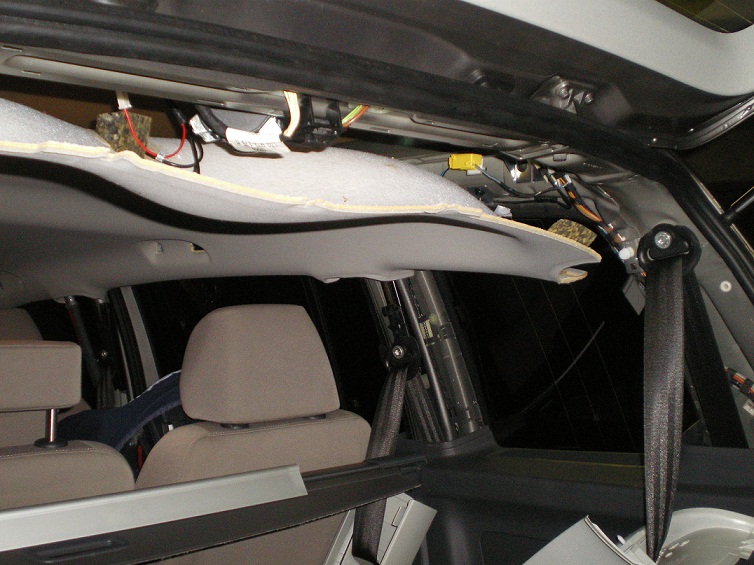

Après avoir dégarnis juste l'arrière du ciel de toit, en ayant bien-sur de la place pour travailler:


J'avais fait une matrice,avec l'axe du toit en longueur et largeur + la découpe précise de l'antenne sur papier que j'avais scotché à sa place initiale, c'est à dire dans l'axe, ci-après les trous diam 6 et 15:


Passage des fils et mise en place:


Vue de l'interieur, pile-poil sur l'arc de cercle vw:


A oui, ne pas oubliez de mettre une toile ou un récipient en dessous pour récupérer les copeaux:


Bien écarter le ciel de toit pour pouvoir visser les écrous, j'ai du faire une petite découpe pour la petite vis:



Tout remettre en place, les garnitures latérales, ciel,etc...J'ai isolé les vis par précaution avec du silicone (par en dessous) mais bon, les trous, je les ai fait sur mesure, donc vis bien ajustées cela minimise les fuites(+sili pas de surprises):







Là, vous voyez l'espace qu'il y a au centre de l'antenne, car celle-ci est incurvée...pas le toit!
J'ai du y mettre du silic pour les infiltrations, j'ai serré au max mais elle reste comme ça, pas beau!!!
Je vais de toute façon trouver une soluce, mettre du sili noir autour !?! chépo! peindre en gris, hum,hum!
bref, c'est fait, c'est fait! Ou alors trouver la même antenne mais plate, pfff!
voila les images:



Donnez-moi vos avis, merci.
Bye

Mig

[Mc Rai]

Sacré chantier
De loin on voit moins cet effet bombé.
Perso, je mettrais de la peinture couleur carrosserie sur le silicone que tu as deja mis pour l'étanchéité.
Voir avec ton carrossier s'il lui reste un peu de peinture ou alors acheter un stylo retouche
Par contre Quid de la tenue de la peinture sur le silicone qui est gras d'origine

Comme cela, le trou sera confondu avec le toit

[mig95fr]

Sacré chantier
De loin on voit moins cet effet bombé.
Perso, je mettrais de la peinture couleur carrosserie sur le silicone que tu as deja mis pour l'étanchéité.
Voir avec ton carrossier s'il lui reste un peu de peinture ou alors acheter un stylo retouche
Par contre Quid de la tenue de la peinture sur le silicone qui est gras d'origine

Comme cela, le trou sera confondu avec le toit

Salut Mc Rai, ce matin en prenant l'auto j'ai remarqué que l'antenne était moins bombée, la coque a due se faire, vu comment je l'ai serrée à mort, mais tu as raison,je vais mettre du gris, et faire gaffe si cela tient bien, merci amigo.

Bye,
Mig

[mig95fr]

Coucou les amis,de retour de mission,et bien content d'être parmi vous,la libye quelle grosse galère,bref,j'espère que tout le monde va bien.
Dès mon retour,je me suis consacré au branchement de l'antenne précédemment installée....et grosse galère!
Voila,ayant fait tous les tests possible,il s'avère que l'ampli de celle-ci ne fonctionne pas,lol!!!
J'aurais dû la tester avant d'entamer ces travaux,bon ce qui est fait est fait!
J'ai tiré les cables un par un, le gps fonctionne à merveille,même pas d'attente; la radio fm,la cata; la TNT inexistante...au depard je pensait que le cable etait HS,ensuite comme il n'y avait pas de masse à l'origine,j'ai rajouté un moins,sans succès. En définitive,j'ai tout testé avec testeur biensur,et là..ampli flingué!
et oui,comme le gps n'a pas besoin d'etre alimenté,il fonctionne que via le cable,mais le reste lui doit être en 12v. Le jus arrive bien,mais pas d'ampli.
Je suis contraint d'en acheter une autre (neuve cette fois-ci), voila mes amis,encore du taf en perspective.
à bientôt

Mig
