Crochet d'attelage pour Touran

El fornicator · Message par **El fornicator** » 01 août 2008, 16:35

MELR a écrit :El fornicator,

13 ou 7 fiches dans la prise c est dispo de toute facon en pièce de rechange, chez brinks, bosal, et les autres, c est juste à spécifier à la commande et ca n influe pas sur le fait que le radar de recul se coupe ou non.

13 fiches c est juste la nouvelle norme pour les caravanes récentes.

Cle,

Par contre est ce qu un faisceau spécifique au véhicule a été mis ou non ?
Si ca n est pas le cas tout s explique. Et d autres soucis viendront peut etre par la suite.

Et je me renseignerais demain au taf mais il y a peut etre une reprog à faire après le montage.

ah ok, voilà je suis moins idiot cet aprem. ça je ne le savais pas. en tout cas merci pour le tuyau

ritav · Message par **ritav** » 03 août 2008, 13:12

Bonjour à tous.
J'ai monté mon attelage sur mont touareg et fait les branchements hier.

Tout est presque ok sauf que de temps en temps, j'ai le voyant symbolisant une ampoule qui s'allume au tableau de bord de temps à autres et le message "vérifier feux" avec sonnerie sur l'odb.
Quelqu'un connait il la cause de ce défaut?

ritav · Message par **ritav** » 04 août 2008, 22:56

Bonsoir à tous,
Petit souci pour moi suite au branchement de mon attelage sur touareg.
Feux éteints, avec ou sans remorque, tout fonctionne bien : clignos, stop, veilleuse.
Par contre en code, avec et même sans la remorque, quand j'appuie sur le frein, ça m'allume au tableau de bord le voyant symbolisant une ampoule de couleur orange et parfois l'affichage de l'odb m'indique "controler feux" avec la sonnerie longue.
Si je coupe les feux et que je les rallume, le voyant s'éteint, je rappuie sur le frein : il se rallume! etc...
Je ne sais pas si la cause est liée à la pose de l'attelage mais ça a commencé suite à ça.
Quelqu'un a t il une idée de l'origine de cette petite panne?
Faut il passer chez VW pour qu'ils fassent qq chose à la valise, une sorte de validation de l'attelage sur le plan éléctronique?
Merci

de vos réponses par avance.
thierry

ritav · Message par **ritav** » 05 août 2008, 01:04

Apparement tout le monde est en vacances, pas beaucoup de fréquentation ces temps ci sur le forum.
Bon, ça y est! J'AI TROUVE, hourra.
en fait, ce qui perturbait le fonctionnement est que, suivant la notice de montage du boitier éléctronique smartset, il faut raccorder ensemble, feux droite et gauche de la remorque.
en fait c'est ce qui perturbait l'odb du Touareg.
La solution a été donc de séparer les raccordements droite et gauche des veilleuses et tout est rentré dans l'ordre!
Ouf!! une visite chez VW évitée = Une belle économie réalisée!!
A+
Thierry

Message par **dav-86** » 05 août 2008, 09:26

ritav a écrit :Apparement tout le monde est en vacances, pas beaucoup de fréquentation ces temps ci sur le forum.
Bon, ça y est! J'AI TROUVE, hourra.
en fait, ce qui perturbait le fonctionnement est que, suivant la notice de montage du boitier éléctronique smartset, il faut raccorder ensemble, feux droite et gauche de la remorque.
en fait c'est ce qui perturbait l'odb du Touareg.
La solution a été donc de séparer les raccordements droite et gauche des veilleuses et tout est rentré dans l'ordre!
Ouf!! une visite chez VW évitée = Une belle économie réalisée!!
A+
Thierry

^

patience ritav

effectivement la frequentation est moindre en periode de vacances

MELR · Message par **MELR** » 05 août 2008, 11:44

patience, patience, oui mais c est dur d attendre ( j espère toujours des photos d attelage monté d origine à l usine )...

Dom77 · Message par **Dom77** » 05 août 2008, 21:57

Désolé MELR, mais il a juste fait un temps pourri ce week end en rp.
J'essaie de te faire ça pour vendredi

ritav · Message par **ritav** » 12 août 2008, 22:13

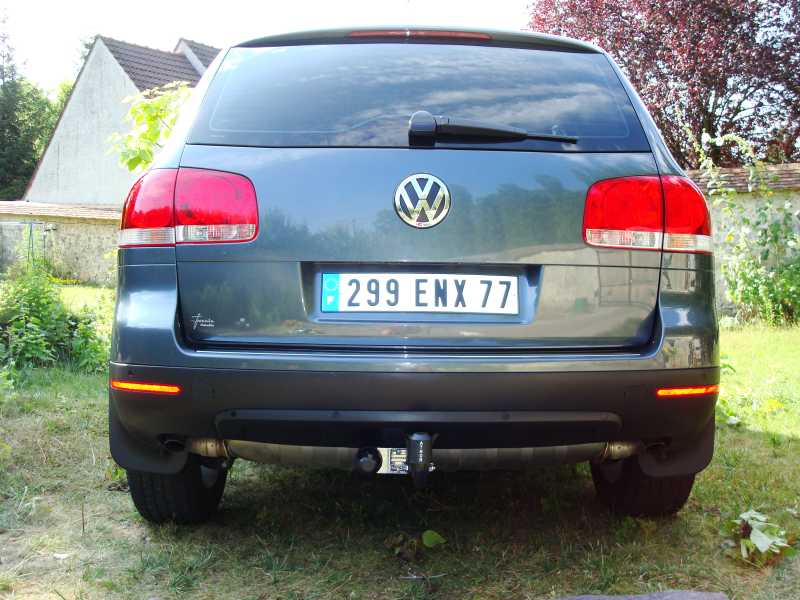

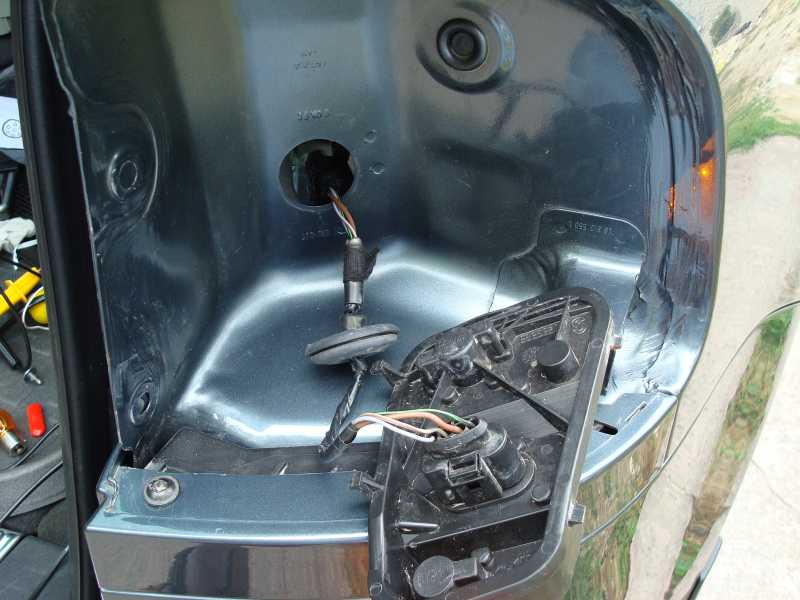

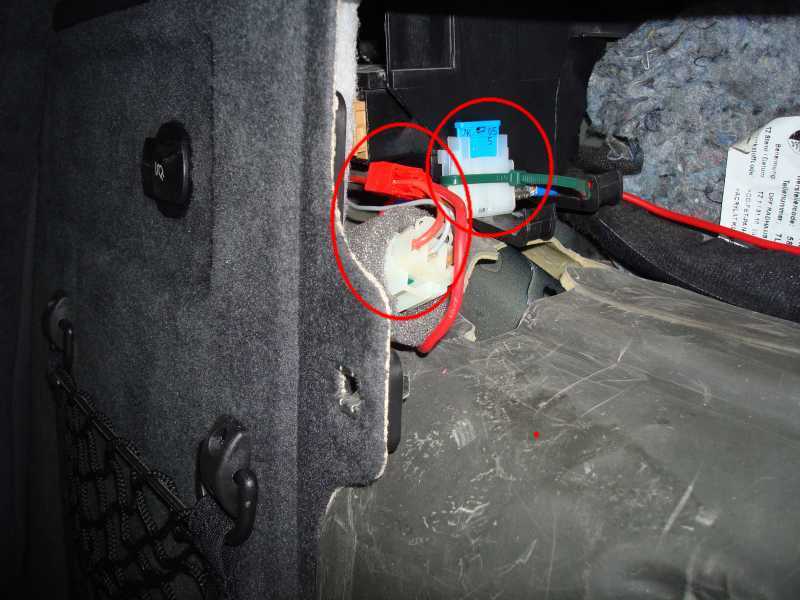

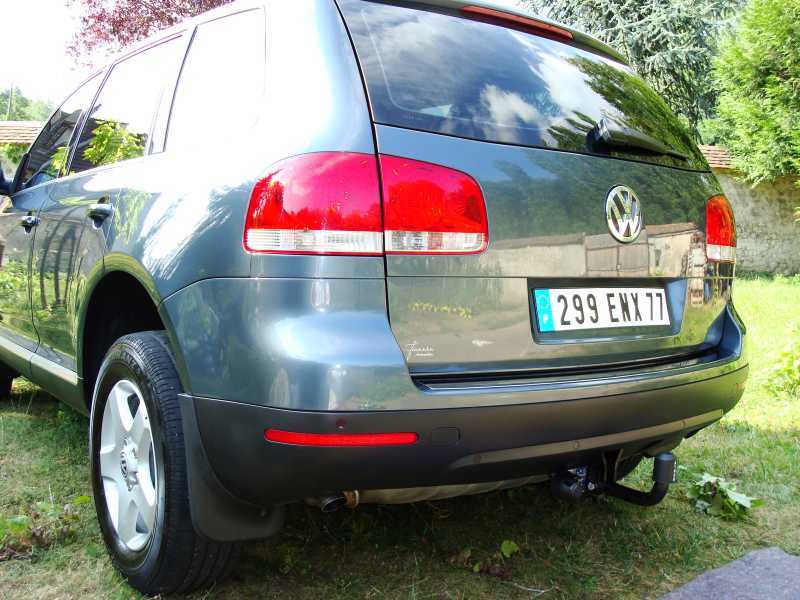

Comme convenu, voici la marche à suivre pour poser un attelage sur Touareg. je sais, ce n'est pas un Touran, mais c'est tout de même un VW.
Et c'est aussi grâce à certains conseils reçus par des memebres de ce forum que je suis parvenu à monter mon attelage alors la moindre des choses était de faire partager mon expérience en image.
Bon, attelage de marque Atnor, commandé sur internet chez Topmaboule : 304,00 euros avec boitier relais Smartset.

Message par **dav-86** » 12 août 2008, 22:31

impeccable comme description

félicitations pour le travail et le fait d'avoir pris des photos

eric82 · Message par **eric82** » 13 août 2008, 15:06

Trés joli descriptif, qui ressemble comme deux gouttes d'eau au montage sur le Touran.
Je viens juste de terminer le montage sur le mien, en ayant réalisé le boitier "Smartset" moi même.
Rassurez vous, c'est juste un boitier qui renferment 4 ou 5 relais (autant que de signaux à gérer).
Les relais evitent de perturber l'ODB, car les bobines demandent moins d'intensité que les ampoules de la remorque.
Ce sont les contacts des relais qui vont alimenter les ampoules de la remorque.
Pour moi, aucun soucis, ça marche, et ça coute 30 € (le boitier), et 4 hrs de cablage.

El fornicator · Message par **El fornicator** » 17 août 2008, 21:47

Bin tu vois, la prise 12v dans le coffre, un porte fusible de sécurité et voilà, je suis content que cela fonctionne bien pour toi.
PS : en Belgique, sauf erreur de ma part, tous les Touareg ont l'attache remorque amovible d'origine.....
bon je sors

PS bis : très bon boulot entre parenthèses

Cyril69 · Message par **Cyril69** » 19 août 2008, 11:05

Bonjour à tous.
J'ai un touran tdi 136 de 2003 avec l'attelage constructeur monté en usine.
Effectivement lorsque le col de signe est demonté, la prise pivote dans le pare choc et un cache bouche le trou dans le pare choc : rien de visible.
Une photo sans le col de signe:
[ image externe ]
Une avec:
[ image externe ]

Cyril69 · Message par **Cyril69** » 19 août 2008, 11:08

Par contre l'attelage constructeur a une prise à 13 fiches, j'ai du acheter un adaptateur pour brancher ma remorque en 7 fiches.

Dom77 · Message par **Dom77** » 29 août 2008, 16:33

MELR a écrit :patience, patience, oui mais c est dur d attendre ( j espère toujours des photos d attelage monté d origine à l usine )...

Bon on est vendredi

, chose promise...

Voici l'écrin ( pour les plus observateurs, on aperçoit également le cric...) :
[ image externe ]
le "bijou" :
[ image externe ]
et l'heureuse élue (enfin, le bas de son postérieur...):
[ image externe ]

Passons aux dessous:
[ image externe ]
Notez que VW ayant supprimer le cache, l'ensemble est soumis aux projections diverses et variées...
le connecteur:
[ image externe ]
les broches (13):
[ image externe ]
Apres avoir oté le cache plastique et avoir mis la clef fournie dans l'emplacement idoine, il suffit de faire faire un quart de tour à la partie tournante pour la verouiller en position ouverte (point rouge)(edit moi : oups désolé pour la map sur le plaid et non sur le bouton...

)
[ image externe ]
Il suffit alors de le mettre dans son logement, il se vérouille automatiquement en position fermée (en vert), il ne reste plus qu'a retirer la clef, et vous etes prets à charger jusqu' à 75 kg.[ image externe ]
L'espace entre le pc et la boule est de 50 mm (ou 5 cm pour les cancres du fonds qui ont loupé l'exercice sur les conversions...)
[ image externe ]
Attelage monté et connecteur rentré :
[ image externe ]
et connecteur sorti :
[ image externe ]
Voili, en esperant avoir répondu tardivement à tes attentes

MELR · Message par **MELR** » 30 août 2008, 19:41

Oh là là, j en demandais pas tant Dom77, juste une photo ou deux, t as trop assuré là!!!

beaucoup, c est carrément complet

Leboubou111 · Message par **Leboubou111** » 03 sept. 2008, 20:41

Dom77 a écrit :Il suffit alors de le mettre dans son logement, il se vérouille automatiquement en position fermée (en vert), il ne reste plus qu'a retirer la clef, et vous etes prets à charger jusqu' à 75 kg.

75 Kg

Une personne ne peut même pas s'accrocher dessus

Dom77 · Message par **Dom77** » 04 sept. 2008, 14:31

Leboubou111 a écrit :
Dom77 a écrit :Il suffit alors de le mettre dans son logement, il se vérouille automatiquement en position fermée (en vert), il ne reste plus qu'a retirer la clef, et vous etes prets à charger jusqu' à 75 kg.
75 Kg Une personne ne peut même pas s'accrocher dessus

Ca tombe bien, j'ai pas l'intention de transporter quiconque sur la boule d'attelage (ça doit faire maaaaaal...)et pour transporter 3 ou 4 vélos ça doit bien suffire

jaco · Message par **jaco** » 05 sept. 2008, 18:45

Bravo à ritav pour ton montage sur le Touareg.

J'ai monté aussi mon attelage atnor au mois d'aout avec le faisceau spécifique( marque jeager). J'ai du donc ramener les cables jusqu'à la boite à fusible.
En suivant les indications du forum et le guide de montage du faisceau, je n'ai pas rencontré de problème particulier sauf dans le démontage, remontage de certaines garnitures (assez galère par endroit)
J'ai fais pas mal de photos sur les branchements de la boite à fusible. Je ferais un fichier pdf à l'occasion pour la partie électrique.

V56 · Message par **V56** » 06 sept. 2008, 11:41

J'ai un voyant au tableau de bord qui s'allume dès que j'attèle ma remorque sur mon Touran de mai 2008

C'est le voyant qui signale qu'une ampoule est HS.
Toutes les ampoules sur la remorque fonctionnent normalement, de plus le voyant s'allume avec d'autres remorques.
Mon concessionnaire me dit que le pb est connu et que malgré un reprogrammation le pb persiste

Quelqu'un connait-il le problème et la solution

Merci

pour vos réponses

steph tdi 140 dsg · Message par **steph tdi 140 dsg** » 06 sept. 2008, 12:25

V56 a écrit : Quelqu'un connait-il le problème et la solution

pour vos réponses

J'ai exactement le même problème et pas de solution non plus

Message par **ThinkDifferent** » 06 sept. 2008, 17:36

V56 a écrit :J'ai un voyant au tableau de bord qui s'allume dès que j'attèle ma remorque sur mon Touran de mai 2008
C'est le voyant qui signale qu'une ampoule est HS.
Toutes les ampoules sur la remorque fonctionnent normalement, de plus le voyant s'allume avec d'autres remorques.
Mon concessionnaire me dit que le pb est connu et que malgré un reprogrammation le pb persiste

Quelqu'un connait-il le problème et la solution

pour vos réponses

Le sujet a déjà été soulevé plusieurs fois dans ce Topic où je fusionne ton Post V56.
Je n'ai pas d'attelage mais il me semble que c'est ce qui arrive lorsque l'attelage est monté en // sur le faisceau sans boîtier pour interpréter les données du BUS CAN, attendons les pros de l'attelage pour avoir leurs avis

V56 · Message par **V56** » 06 sept. 2008, 18:54

V56 a écrit :J'ai un voyant au tableau de bord qui s'allume dès que j'attèle ma remorque sur mon Touran de mai 2008
C'est le voyant qui signale qu'une ampoule est HS.
Toutes les ampoules sur la remorque fonctionnent normalement, de plus le voyant s'allume avec d'autres remorques.
Mon concessionnaire me dit que le pb est connu et que malgré un reprogrammation le pb persiste

Quelqu'un connait-il le problème et la solution

pour vos réponses

Je précise que l'attelage est d'origine

gribouille64 · Message par **gribouille64** » 06 sept. 2008, 20:47

pour ton probleme controle la connectique remorque.
et controle que ton feu droit et gauche sont séparé (sur le forum quelqu'un a eu ce probleme)[ image externe ]

Message par **fab01** » 06 sept. 2008, 23:39

v56 et steph... pourquoi ne pas essayer une autre remorque histoire de......

Leboubou111 · Message par **Leboubou111** » 07 sept. 2008, 01:05

fab01 a écrit :v56 et steph... pourquoi ne pas essayer une autre remorque histoire de......

C'est visiblement déjà fait...

V56 a écrit :de plus le voyant s'allume avec d'autres remorques.

:P
